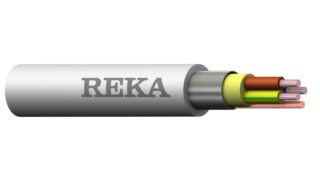

EQQ LiteRex BK

För fast förläggning inom och utomhus dock ej i mark. UV-beständig isolering möjliggör även installation av intresse som förekommer i UV-ljus.

Standarder SS 424 02 19-5:2014
Reaktion vid brand Dca-s2,d2,a2
HLR - DoP 2021017_DOP.pdf
Ledare Entrådig, rund kopparledare,EN/IEC 60228 klass 1
Isolering Halogenfri UV-beständig polyeten
Core Identification (alla färgkombinationer i kabelfamiljen) Blå, brun
Gulgrön, blå, brun
Gulgrön, blå, brun, svart
Gulgrön, blå, brun, svart, grå
Overheath Halogenfri UV-resistent polyolefin
Överdragets färg vit

3G1,5

Elnummer Storlek Förpackning (m) Spänning

3G1,5

Nominell diameter för hela kabeln (mm) 8
Kabelns nominella vikt (kg/m) 93
Ledarmaterial Koppar
Ledarens nominella diameter (mm) 1.36
Nominellt tvärsnittsarea för ledare (mm2) 0
Antal ledningar 3
Böjningsradie
Under hantering och installation, kabel (cm) 80
Vid slutlig installation, kabel (cm) 24
Under hantering och installation, kabel (cm) 8
Vid slutlig installation, kabel (cm) 2
Dragkraft
Drag ögla (kN) 0.23
Dragstrumpa (kN) 0
Motstånd 20 ° C (ohm/km) 12.1
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -15
Lägsta kabeltemperatur under drift (°C) -40
Max ledartemperatur vid normal drift (°C) 70
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 0.17
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 160
EAN-kod 6438176227701
Reka-kod 1254900
Nominell diameter för hela kabeln (mm) 8
Kabelns nominella vikt (kg/m) 93
Ledarmaterial Koppar
Ledarens nominella diameter (mm) 1.36
Nominellt tvärsnittsarea för ledare (mm2) 0
Antal ledningar 3
Böjningsradie
Under hantering och installation, kabel (cm) 80
Vid slutlig installation, kabel (cm) 24
Under hantering och installation, kabel (cm) 8
Vid slutlig installation, kabel (cm) 2
Dragkraft
Drag ögla (kN) 0.23
Dragstrumpa (kN) 0
Motstånd 20 ° C (ohm/km) 12.1
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -15
Lägsta kabeltemperatur under drift (°C) -40
Max ledartemperatur vid normal drift (°C) 70
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 0.17
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 160
EAN-kod 6438176227787
Reka-kod 1254900

5G1,5

Elnummer Storlek Förpackning (m) Spänning

5G1,5

Nominell diameter för hela kabeln (mm) 9
Kabelns nominella vikt (kg/m) 135
Ledarmaterial Koppar
Ledarens nominella diameter (mm) 1.36
Nominellt tvärsnittsarea för ledare (mm2) 0
Antal ledningar 5
Böjningsradie
Under hantering och installation, kabel (cm) 90
Vid slutlig installation, kabel (cm) 27
Under hantering och installation, kabel (cm) 9
Vid slutlig installation, kabel (cm) 3
Dragkraft
Drag ögla (kN) 0.38
Dragstrumpa (kN) 0
Motstånd 20 ° C (ohm/km) 12.1
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -15
Lägsta kabeltemperatur under drift (°C) -40
Max ledartemperatur vid normal drift (°C) 70
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 0.17
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 160
EAN-kod 6438176227718
Reka-kod 1254902
Nominell diameter för hela kabeln (mm) 9
Kabelns nominella vikt (kg/m) 135
Ledarmaterial Koppar
Ledarens nominella diameter (mm) 1.36
Nominellt tvärsnittsarea för ledare (mm2) 0
Antal ledningar 5
Böjningsradie
Under hantering och installation, kabel (cm) 90
Vid slutlig installation, kabel (cm) 27
Under hantering och installation, kabel (cm) 9
Vid slutlig installation, kabel (cm) 3
Dragkraft
Drag ögla (kN) 0.38
Dragstrumpa (kN) 0
Motstånd 20 ° C (ohm/km) 12.1
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -15
Lägsta kabeltemperatur under drift (°C) -40
Max ledartemperatur vid normal drift (°C) 70
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 0.17
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 160
EAN-kod 6438176227800
Reka-kod 1254902

3G2,5

Elnummer Storlek Förpackning (m) Spänning

3G2,5

Nominell diameter för hela kabeln (mm) 9
Kabelns nominella vikt (kg/m) 130
Ledarmaterial Koppar
Ledarens nominella diameter (mm) 1.74
Nominellt tvärsnittsarea för ledare (mm2) 0
Antal ledningar 3
Böjningsradie
Under hantering och installation, kabel (cm) 90
Vid slutlig installation, kabel (cm) 27
Under hantering och installation, kabel (cm) 9
Vid slutlig installation, kabel (cm) 3
Dragkraft
Drag ögla (kN) 0.38
Dragstrumpa (kN) 0
Motstånd 20 ° C (ohm/km) 7.41
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -15
Lägsta kabeltemperatur under drift (°C) -40
Max ledartemperatur vid normal drift (°C) 70
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 0.29
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 160
EAN-kod 6438176227725
Reka-kod 1254903
Nominell diameter för hela kabeln (mm) 9
Kabelns nominella vikt (kg/m) 130
Ledarmaterial Koppar
Ledarens nominella diameter (mm) 1.74
Nominellt tvärsnittsarea för ledare (mm2) 0
Antal ledningar 3
Böjningsradie
Under hantering och installation, kabel (cm) 90
Vid slutlig installation, kabel (cm) 27
Under hantering och installation, kabel (cm) 9
Vid slutlig installation, kabel (cm) 3
Dragkraft
Drag ögla (kN) 0.38
Dragstrumpa (kN) 0
Motstånd 20 ° C (ohm/km) 7.41
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -15
Lägsta kabeltemperatur under drift (°C) -40
Max ledartemperatur vid normal drift (°C) 70
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 0.29
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 160
EAN-kod 6438176227824
Reka-kod 1254903

5G2,5

Elnummer Storlek Förpackning (m) Spänning

5G2,5

Nominell diameter för hela kabeln (mm) 11
Kabelns nominella vikt (kg/m) 194
Ledarmaterial Koppar
Ledarens nominella diameter (mm) 1.74
Nominellt tvärsnittsarea för ledare (mm2) 0
Antal ledningar 5
Böjningsradie
Under hantering och installation, kabel (cm) 110
Vid slutlig installation, kabel (cm) 33
Under hantering och installation, kabel (cm) 11
Vid slutlig installation, kabel (cm) 3
Dragkraft
Drag ögla (kN) 0.63
Dragstrumpa (kN) 0
Motstånd 20 ° C (ohm/km) 7.41
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -15
Lägsta kabeltemperatur under drift (°C) -40
Max ledartemperatur vid normal drift (°C) 70
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 0.29
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 160
EAN-kod 6438176227732
Reka-kod 1254905
Nominell diameter för hela kabeln (mm) 11
Kabelns nominella vikt (kg/m) 194
Ledarmaterial Koppar
Ledarens nominella diameter (mm) 1.74
Nominellt tvärsnittsarea för ledare (mm2) 0
Antal ledningar 5
Böjningsradie
Under hantering och installation, kabel (cm) 110
Vid slutlig installation, kabel (cm) 33
Under hantering och installation, kabel (cm) 11
Vid slutlig installation, kabel (cm) 3
Dragkraft
Drag ögla (kN) 0.63
Dragstrumpa (kN) 0
Motstånd 20 ° C (ohm/km) 7.41
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -15
Lägsta kabeltemperatur under drift (°C) -40
Max ledartemperatur vid normal drift (°C) 70
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 0.29
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 160
EAN-kod 6438176227848
Reka-kod 1254905
