Brandresistent kabel

Ladda ner produktgruppdatablad

Brandresistent kraftkabel för fast installation innomhus och utomhus. Får förläggas direkt i mark. För platser där säkerheten kräver drift av larm-, kontroll-, signalerings- och energikretsar även under en brand. Ledarisoleringen måste skyddas mot UV-strålning. Installationen skall utföras enligt regelverket i respektive land. Inget krav på CPR-klassificering.

Standarder SFS 5547, HD 604 5 D
Ledare 1,5-6 mm² entrådig, rund kopparledare,EN/IEC 60228 klass 1
10-25 mm² fåtrådig, rund kopparledare, EN/IEC 60228 klass 2
35-240 mm² sektorformad kopparledare, EN/IEC 60228 klass 2
Isolering Halogenfri PEX, mica band
Core Identification (alla färgkombinationer i kabelfamiljen) Blå, brun
Brun, svart, grå
Blå, brun, svart, grå
Separationsmantel Halogenfri fyllmassa
Metallskärm Koppartrådar och koppartejp
Overheath UV-skyddad halogenfri polyolefinblandning
Överdragets färg Orange

2x1,5 N

Elnummer Storlek Förpackning Spänning

2x1,5 N

Nominell diameter för hela kabeln mm 11
Kabelns nominella vikt kg/km 165
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 2
Min. böjningsradie
Under hantering och installation, kabel cm 13
Vid slutlig installation, kabel cm 9
Under hantering och installation, kabel m 0.13
Vid slutlig installation, kabel m 0.09
Max. dragkraft
Drag ögla kN 0.05
Dragstrumpa kN 0.06
Motstånd 20 ° C Ω/km 12,1
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176301708
Reka-kod 1146542
Nominell diameter för hela kabeln mm 11
Kabelns nominella vikt kg/km 165
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 2
Min. böjningsradie
Under hantering och installation, kabel cm 13
Vid slutlig installation, kabel cm 9
Under hantering och installation, kabel m 0.13
Vid slutlig installation, kabel m 0.09
Max. dragkraft
Drag ögla kN 0.05
Dragstrumpa kN 0.06
Motstånd 20 ° C Ω/km 12,1
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176301692
Reka-kod 1146542

2x2,5 N

Elnummer Storlek Förpackning Spänning

2x2,5 N

Nominell diameter för hela kabeln mm 12
Kabelns nominella vikt kg/km 200
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 2.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 2
Min. böjningsradie
Under hantering och installation, kabel cm 14
Vid slutlig installation, kabel cm 10
Under hantering och installation, kabel m 0.14
Vid slutlig installation, kabel m 0.1
Max. dragkraft
Drag ögla kN 0.08
Dragstrumpa kN 0.1
Motstånd 20 ° C Ω/km 7,41
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176301739
Reka-kod 1146543

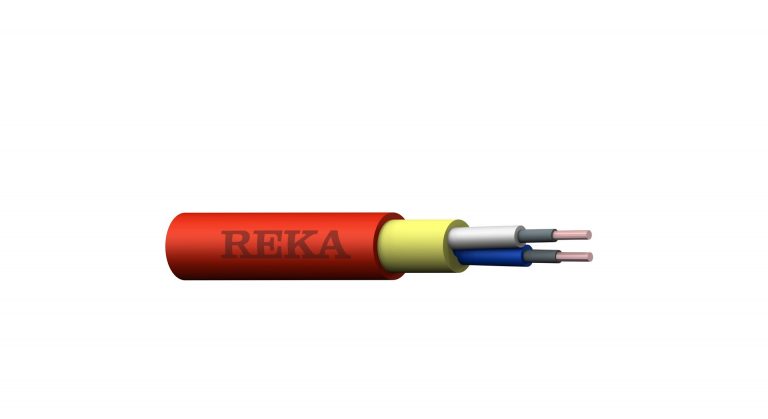

1x2x1 mm (0,75 mm2)

Elnummer Storlek Förpackning Spänning

1x2x1 mm (0,75 mm2)

Nominell diameter för hela kabeln mm 7
Kabelns nominella vikt kg/km 76
Ledarmaterial Koppar
Ledarens nominella diameter mm 1.05
Nominellt tvärsnittsarea för ledare mm2 0.75
Antal ledningar 2
Min. böjningsradie
Under hantering och installation, kabel mm 107
Vid slutlig installation, kabel mm 71
Under hantering och installation, kabel cm 11
Vid slutlig installation, kabel cm 7
Max. dragkraft
Motstånd 20 ° C Ω/km 24,5
Lägsta kabeltemperatur under transport °C -40
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -40
Max ledartemperatur vid normal drift °C 70
Max ledartemperatur under kortslutning (högst 5 sek.) °C 160
EAN-kod 6438176213667
Reka-kod 1702350
Nominell diameter för hela kabeln mm 7
Kabelns nominella vikt kg/km 76
Ledarmaterial Koppar
Ledarens nominella diameter mm 1.05
Nominellt tvärsnittsarea för ledare mm2 0.75
Antal ledningar 2
Min. böjningsradie
Under hantering och installation, kabel mm 107
Vid slutlig installation, kabel mm 71
Under hantering och installation, kabel cm 11
Vid slutlig installation, kabel cm 7
Max. dragkraft
Motstånd 20 ° C Ω/km 24,5
Lägsta kabeltemperatur under transport °C -40
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -40
Max ledartemperatur vid normal drift °C 70
Max ledartemperatur under kortslutning (högst 5 sek.) °C 160
EAN-kod 6438176009772
Reka-kod 1702350

10x2x1,0 mm (0,75mm2)

Elnummer Storlek Förpackning Spänning

10x2x1,0 mm (0,75mm2)

Nominell diameter för hela kabeln mm 18
Kabelns nominella vikt kg/km 427
Ledarmaterial Koppar
Ledarens nominella diameter mm 1.05
Nominellt tvärsnittsarea för ledare mm2 0.75
Antal ledningar 20
Min. böjningsradie
Under hantering och installation, kabel mm 269
Vid slutlig installation, kabel mm 179
Under hantering och installation, kabel cm 27
Vid slutlig installation, kabel cm 18
Max. dragkraft
Motstånd 20 ° C Ω/km 24,5
Lägsta kabeltemperatur under transport °C -40
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -40
Max ledartemperatur vid normal drift °C 70
Max ledartemperatur under kortslutning (högst 5 sek.) °C 160
EAN-kod 6438176009796
Reka-kod 1702351

3x1,5

Elnummer Storlek Förpackning Spänning

3x1,5

Nominell diameter för hela kabeln mm 11
Kabelns nominella vikt kg/km 181
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 14
Vid slutlig installation, kabel cm 9
Under hantering och installation, kabel m 0.14
Vid slutlig installation, kabel m 0.1
Max. dragkraft
Drag ögla kN 0.07
Dragstrumpa kN 0.09
Motstånd 20 ° C Ω/km 12,1
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176301814
Reka-kod 1146546
Nominell diameter för hela kabeln mm 11
Kabelns nominella vikt kg/km 181
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 14
Vid slutlig installation, kabel cm 9
Under hantering och installation, kabel m 0.14
Vid slutlig installation, kabel m 0.1
Max. dragkraft
Drag ögla kN 0.07
Dragstrumpa kN 0.09
Motstånd 20 ° C Ω/km 12,1
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176301821
Reka-kod 1146546

3G1,5

Elnummer Storlek Förpackning Spänning

3G1,5

Nominell diameter för hela kabeln mm 11
Kabelns nominella vikt kg/km 181
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 14
Vid slutlig installation, kabel cm 9
Under hantering och installation, kabel m 0.14
Vid slutlig installation, kabel m 0.1
Max. dragkraft
Drag ögla kN 0.07
Dragstrumpa kN 0.09
Motstånd 20 ° C Ω/km 12,1
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176301869
Reka-kod 1146547
Nominell diameter för hela kabeln mm 11
Kabelns nominella vikt kg/km 181
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 14
Vid slutlig installation, kabel cm 9
Under hantering och installation, kabel m 0.14
Vid slutlig installation, kabel m 0.1
Max. dragkraft
Drag ögla kN 0.07
Dragstrumpa kN 0.09
Motstånd 20 ° C Ω/km 12,1
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176301876
Reka-kod 1146547
Nominell diameter för hela kabeln mm 11
Kabelns nominella vikt kg/km 181
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 14
Vid slutlig installation, kabel cm 9
Under hantering och installation, kabel m 0.14
Vid slutlig installation, kabel m 0.1
Max. dragkraft
Drag ögla kN 0.07
Dragstrumpa kN 0.09
Motstånd 20 ° C Ω/km 12,1
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176301852
Reka-kod 1146547

3G2,5

Elnummer Storlek Förpackning Spänning

3G2,5

Nominell diameter för hela kabeln mm 12
Kabelns nominella vikt kg/km 223
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 2.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 15
Vid slutlig installation, kabel cm 10
Under hantering och installation, kabel m 0.14
Vid slutlig installation, kabel m 0.1
Max. dragkraft
Drag ögla kN 0.11
Dragstrumpa kN 0.15
Motstånd 20 ° C Ω/km 7,41
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176301913
Reka-kod 1146548
Nominell diameter för hela kabeln mm 12
Kabelns nominella vikt kg/km 223
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 2.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 15
Vid slutlig installation, kabel cm 10
Under hantering och installation, kabel m 0.14
Vid slutlig installation, kabel m 0.1
Max. dragkraft
Drag ögla kN 0.11
Dragstrumpa kN 0.15
Motstånd 20 ° C Ω/km 7,41
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176301906
Reka-kod 1146548
Nominell diameter för hela kabeln mm 12
Kabelns nominella vikt kg/km 223
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 2.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 15
Vid slutlig installation, kabel cm 10
Under hantering och installation, kabel m 0.14
Vid slutlig installation, kabel m 0.1
Max. dragkraft
Drag ögla kN 0.11
Dragstrumpa kN 0.15
Motstånd 20 ° C Ω/km 7,41
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176301890
Reka-kod 1146548

3G4

Elnummer Storlek Förpackning Spänning

3G4

Nominell diameter för hela kabeln mm 13
Kabelns nominella vikt kg/km 291
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 4
Nominell tjocklek på isolering mm 0.7
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 16
Vid slutlig installation, kabel cm 11
Under hantering och installation, kabel m 0.16
Vid slutlig installation, kabel m 0.11
Max. dragkraft
Drag ögla kN 0.18
Dragstrumpa kN 0.24
Motstånd 20 ° C Ω/km 4,61
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176301920
Reka-kod 1146549

3G6

Elnummer Storlek Förpackning Spänning

3G6

Nominell diameter för hela kabeln mm 15
Kabelns nominella vikt kg/km 391
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 6
Nominell tjocklek på isolering mm 0.7
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 18
Vid slutlig installation, kabel cm 13
Under hantering och installation, kabel m 0.18
Vid slutlig installation, kabel m 0.13
Max. dragkraft
Drag ögla kN 0.27
Dragstrumpa kN 0.36
Motstånd 20 ° C Ω/km 3,08
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176301944
Reka-kod 1146550

3G10

Elnummer Storlek Förpackning Spänning

3G10

Nominell diameter för hela kabeln mm 17
Kabelns nominella vikt kg/km 541
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 10
Nominell tjocklek på isolering mm 0.7
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 20
Vid slutlig installation, kabel cm 14
Under hantering och installation, kabel m 0.2
Vid slutlig installation, kabel m 0.14
Max. dragkraft
Drag ögla kN 0.45
Dragstrumpa kN 0.6
Motstånd 20 ° C Ω/km 1,83
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176301968
Reka-kod 1146551

3G16

Elnummer Storlek Förpackning Spänning

3G16

Nominell diameter för hela kabeln mm 19
Kabelns nominella vikt kg/km 758
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 16
Nominell tjocklek på isolering mm 0.7
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 23
Vid slutlig installation, kabel cm 16
Under hantering och installation, kabel m 0.23
Vid slutlig installation, kabel m 0.16
Max. dragkraft
Drag ögla kN 0.72
Dragstrumpa kN 0.96
Motstånd 20 ° C Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176301982
Reka-kod 1146552

3G25

Elnummer Storlek Förpackning Spänning

3G25

Nominell diameter för hela kabeln mm 24
Kabelns nominella vikt kg/km 1172
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 25
Nominell tjocklek på isolering mm 0.9
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 29
Vid slutlig installation, kabel cm 20
Under hantering och installation, kabel m 0.28
Vid slutlig installation, kabel m 0.2
Max. dragkraft
Drag ögla kN 1.13
Dragstrumpa kN 1.5
Motstånd 20 ° C Ω/km 0,727
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302002
Reka-kod 1146553

3G35

Elnummer Storlek Förpackning Spänning

3G35

Nominell diameter för hela kabeln mm 25
Kabelns nominella vikt kg/km 1514
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 35
Nominell tjocklek på isolering mm 0.9
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 31
Vid slutlig installation, kabel cm 21
Under hantering och installation, kabel m 0.31
Vid slutlig installation, kabel m 0.21
Max. dragkraft
Drag ögla kN 1.58
Dragstrumpa kN 2.1
Motstånd 20 ° C Ω/km 0,524
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302026
Reka-kod 1146554

3G50

Elnummer Storlek Förpackning Spänning

3G50

Nominell diameter för hela kabeln mm 29
Kabelns nominella vikt kg/km 1993
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 50
Nominell tjocklek på isolering mm 1
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 35
Vid slutlig installation, kabel cm 24
Under hantering och installation, kabel m 0.35
Vid slutlig installation, kabel m 0.24
Max. dragkraft
Drag ögla kN 2.25
Dragstrumpa kN 3
Motstånd 20 ° C Ω/km 0,387
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302040
Reka-kod 1146555

4G1,5

Elnummer Storlek Förpackning Spänning

4G1,5

Nominell diameter för hela kabeln mm 12
Kabelns nominella vikt kg/km 213
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 15
Vid slutlig installation, kabel cm 10
Under hantering och installation, kabel m 0.14
Vid slutlig installation, kabel m 0.1
Max. dragkraft
Drag ögla kN 0.09
Dragstrumpa kN 0.12
Motstånd 20 ° C Ω/km 12,1
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302071
Reka-kod 1146558
Nominell diameter för hela kabeln mm 12
Kabelns nominella vikt kg/km 213
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 15
Vid slutlig installation, kabel cm 10
Under hantering och installation, kabel m 0.14
Vid slutlig installation, kabel m 0.1
Max. dragkraft
Drag ögla kN 0.09
Dragstrumpa kN 0.12
Motstånd 20 ° C Ω/km 12,1
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302088
Reka-kod 1146558

4G2,5

Elnummer Storlek Förpackning Spänning

4G2,5

Nominell diameter för hela kabeln mm 13
Kabelns nominella vikt kg/km 266
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 2.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 16
Vid slutlig installation, kabel cm 11
Under hantering och installation, kabel m 0.16
Vid slutlig installation, kabel m 0.11
Max. dragkraft
Drag ögla kN 0.15
Dragstrumpa kN 0.2
Motstånd 20 ° C Ω/km 7,41
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302125
Reka-kod 1146559
Nominell diameter för hela kabeln mm 13
Kabelns nominella vikt kg/km 266
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 2.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 16
Vid slutlig installation, kabel cm 11
Under hantering och installation, kabel m 0.16
Vid slutlig installation, kabel m 0.11
Max. dragkraft
Drag ögla kN 0.15
Dragstrumpa kN 0.2
Motstånd 20 ° C Ω/km 7,41
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302118
Reka-kod 1146559

4G4

Elnummer Storlek Förpackning Spänning

4G4

Nominell diameter för hela kabeln mm 14
Kabelns nominella vikt kg/km 351
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 4
Nominell tjocklek på isolering mm 0.7
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 17
Vid slutlig installation, kabel cm 12
Under hantering och installation, kabel m 0.17
Vid slutlig installation, kabel m 0.12
Max. dragkraft
Drag ögla kN 0.24
Dragstrumpa kN 0.32
Motstånd 20 ° C Ω/km 4,61
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302149
Reka-kod 1146560

4G6

Elnummer Storlek Förpackning Spänning

4G6

Nominell diameter för hela kabeln mm 16
Kabelns nominella vikt kg/km 473
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 6
Nominell tjocklek på isolering mm 0.7
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 20
Vid slutlig installation, kabel cm 14
Under hantering och installation, kabel m 0.2
Vid slutlig installation, kabel m 0.14
Max. dragkraft
Drag ögla kN 0.36
Dragstrumpa kN 0.48
Motstånd 20 ° C Ω/km 3,08
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302163
Reka-kod 1146561

4G10

Elnummer Storlek Förpackning Spänning

4G10

Nominell diameter för hela kabeln mm 18
Kabelns nominella vikt kg/km 673
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 10
Nominell tjocklek på isolering mm 0.7
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 22
Vid slutlig installation, kabel cm 15
Under hantering och installation, kabel m 0.22
Vid slutlig installation, kabel m 0.15
Max. dragkraft
Drag ögla kN 0.6
Dragstrumpa kN 0.8
Motstånd 20 ° C Ω/km 1,83
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302187
Reka-kod 1146562

4G16

Elnummer Storlek Förpackning Spänning

4G16

Nominell diameter för hela kabeln mm 21
Kabelns nominella vikt kg/km 949
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 16
Nominell tjocklek på isolering mm 0.7
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 25
Vid slutlig installation, kabel cm 18
Under hantering och installation, kabel m 0.25
Vid slutlig installation, kabel m 0.18
Max. dragkraft
Drag ögla kN 0.96
Dragstrumpa kN 1.28
Motstånd 20 ° C Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302200
Reka-kod 1146563

4G25

Elnummer Storlek Förpackning Spänning

4G25

Nominell diameter för hela kabeln mm 26
Kabelns nominella vikt kg/km 1489
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 25
Nominell tjocklek på isolering mm 0.9
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 31
Vid slutlig installation, kabel cm 22
Under hantering och installation, kabel m 0.31
Vid slutlig installation, kabel m 0.22
Max. dragkraft
Drag ögla kN 1.5
Dragstrumpa kN 2
Motstånd 20 ° C Ω/km 0,727
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302224
Reka-kod 1146564

4G35

Elnummer Storlek Förpackning Spänning

4G35

Nominell diameter för hela kabeln mm 27
Kabelns nominella vikt kg/km 1854
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 35
Nominell tjocklek på isolering mm 0.9
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 33
Vid slutlig installation, kabel cm 23
Under hantering och installation, kabel m 0.33
Vid slutlig installation, kabel m 0.23
Max. dragkraft
Drag ögla kN 2.1
Dragstrumpa kN 2.8
Motstånd 20 ° C Ω/km 0,524
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302248
Reka-kod 1146565

4G50

Elnummer Storlek Förpackning Spänning

4G50

Nominell diameter för hela kabeln mm 31
Kabelns nominella vikt kg/km 2472
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 50
Nominell tjocklek på isolering mm 1
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 38
Vid slutlig installation, kabel cm 26
Under hantering och installation, kabel m 0.38
Vid slutlig installation, kabel m 0.26
Max. dragkraft
Drag ögla kN 3
Dragstrumpa kN 4
Motstånd 20 ° C Ω/km 0,387
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302262
Reka-kod 1146566

5G1,5

Elnummer Storlek Förpackning Spänning

5G1,5

Nominell diameter för hela kabeln mm 13
Kabelns nominella vikt kg/km 244
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 5
Min. böjningsradie
Under hantering och installation, kabel cm 16
Vid slutlig installation, kabel cm 11
Under hantering och installation, kabel m 0.16
Vid slutlig installation, kabel m 0.11
Max. dragkraft
Drag ögla kN 0.11
Dragstrumpa kN 0.15
Motstånd 20 ° C Ω/km 12,1
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302316
Reka-kod 1146569
Nominell diameter för hela kabeln mm 13
Kabelns nominella vikt kg/km 244
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 5
Min. böjningsradie
Under hantering och installation, kabel cm 16
Vid slutlig installation, kabel cm 11
Under hantering och installation, kabel m 0.16
Vid slutlig installation, kabel m 0.11
Max. dragkraft
Drag ögla kN 0.11
Dragstrumpa kN 0.15
Motstånd 20 ° C Ω/km 12,1
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302309
Reka-kod 1146569
Nominell diameter för hela kabeln mm 13
Kabelns nominella vikt kg/km 244
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 5
Min. böjningsradie
Under hantering och installation, kabel cm 16
Vid slutlig installation, kabel cm 11
Under hantering och installation, kabel m 0.16
Vid slutlig installation, kabel m 0.11
Max. dragkraft
Drag ögla kN 0.11
Dragstrumpa kN 0.15
Motstånd 20 ° C Ω/km 12,1
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302293
Reka-kod 1146569

5G2,5

Elnummer Storlek Förpackning Spänning

5G2,5

Nominell diameter för hela kabeln mm 14
Kabelns nominella vikt kg/km 314
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 2.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 5
Min. böjningsradie
Under hantering och installation, kabel cm 17
Vid slutlig installation, kabel cm 12
Under hantering och installation, kabel m 0.17
Vid slutlig installation, kabel m 0.12
Max. dragkraft
Drag ögla kN 0.19
Dragstrumpa kN 0.25
Motstånd 20 ° C Ω/km 7,41
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302354
Reka-kod 1146570
Nominell diameter för hela kabeln mm 14
Kabelns nominella vikt kg/km 314
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 2.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 5
Min. böjningsradie
Under hantering och installation, kabel cm 17
Vid slutlig installation, kabel cm 12
Under hantering och installation, kabel m 0.17
Vid slutlig installation, kabel m 0.12
Max. dragkraft
Drag ögla kN 0.19
Dragstrumpa kN 0.25
Motstånd 20 ° C Ω/km 7,41
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302323
Reka-kod 1146570
Nominell diameter för hela kabeln mm 14
Kabelns nominella vikt kg/km 314
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 2.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 5
Min. böjningsradie
Under hantering och installation, kabel cm 17
Vid slutlig installation, kabel cm 12
Under hantering och installation, kabel m 0.17
Vid slutlig installation, kabel m 0.12
Max. dragkraft
Drag ögla kN 0.19
Dragstrumpa kN 0.25
Motstånd 20 ° C Ω/km 7,41
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302347
Reka-kod 1146570

5G4

Elnummer Storlek Förpackning Spänning

5G4

Nominell diameter för hela kabeln mm 15
Kabelns nominella vikt kg/km 417
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 4
Nominell tjocklek på isolering mm 0.7
Antal ledningar 5
Min. böjningsradie
Under hantering och installation, kabel cm 19
Vid slutlig installation, kabel cm 13
Under hantering och installation, kabel m 0.18
Vid slutlig installation, kabel m 0.13
Max. dragkraft
Drag ögla kN 0.3
Dragstrumpa kN 0.4
Motstånd 20 ° C Ω/km 4,61
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302361
Reka-kod 1146571

5G6

Elnummer Storlek Förpackning Spänning

5G6

Nominell diameter för hela kabeln mm 18
Kabelns nominella vikt kg/km 568
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 6
Nominell tjocklek på isolering mm 0.7
Antal ledningar 5
Min. böjningsradie
Under hantering och installation, kabel cm 21
Vid slutlig installation, kabel cm 15
Under hantering och installation, kabel m 0.21
Vid slutlig installation, kabel m 0.15
Max. dragkraft
Drag ögla kN 0.45
Dragstrumpa kN 0.6
Motstånd 20 ° C Ω/km 3,08
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302385
Reka-kod 1146572

5G10

Elnummer Storlek Förpackning Spänning

5G10

Nominell diameter för hela kabeln mm 20
Kabelns nominella vikt kg/km 807
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 10
Nominell tjocklek på isolering mm 0.7
Antal ledningar 5
Min. böjningsradie
Under hantering och installation, kabel cm 24
Vid slutlig installation, kabel cm 17
Under hantering och installation, kabel m 0.24
Vid slutlig installation, kabel m 0.17
Max. dragkraft
Drag ögla kN 0.75
Dragstrumpa kN 1
Motstånd 20 ° C Ω/km 1,83
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302408
Reka-kod 1146573

5G16

Elnummer Storlek Förpackning Spänning

5G16

Nominell diameter för hela kabeln mm 23
Kabelns nominella vikt kg/km 1156
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 16
Nominell tjocklek på isolering mm 0.7
Antal ledningar 5
Min. böjningsradie
Under hantering och installation, kabel cm 28
Vid slutlig installation, kabel cm 19
Under hantering och installation, kabel m 0.28
Vid slutlig installation, kabel m 0.2
Max. dragkraft
Drag ögla kN 1.2
Dragstrumpa kN 1.6
Motstånd 20 ° C Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302422
Reka-kod 1146574

5G25

Elnummer Storlek Förpackning Spänning

5G25

Nominell diameter för hela kabeln mm 29
Kabelns nominella vikt kg/km 1850
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 25
Nominell tjocklek på isolering mm 0.9
Antal ledningar 5
Min. böjningsradie
Under hantering och installation, kabel cm 35
Vid slutlig installation, kabel cm 24
Under hantering och installation, kabel m 0.35
Vid slutlig installation, kabel m 0.24
Max. dragkraft
Drag ögla kN 1.88
Dragstrumpa kN 2.5
Motstånd 20 ° C Ω/km 0,727
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302446
Reka-kod 1146575

5G35

Elnummer Storlek Förpackning Spänning

5G35

Nominell diameter för hela kabeln mm 31
Kabelns nominella vikt kg/km 2321
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 35
Nominell tjocklek på isolering mm 0.9
Antal ledningar 5
Min. böjningsradie
Under hantering och installation, kabel cm 37
Vid slutlig installation, kabel cm 26
Under hantering och installation, kabel m 0.37
Vid slutlig installation, kabel m 0.26
Max. dragkraft
Drag ögla kN 2.63
Dragstrumpa kN 3.5
Motstånd 20 ° C Ω/km 0,524
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302460
Reka-kod 1146576

5G50

Elnummer Storlek Förpackning Spänning

5G50

Nominell diameter för hela kabeln mm 35
Kabelns nominella vikt kg/km 3137
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 50
Nominell tjocklek på isolering mm 1
Antal ledningar 5
Min. böjningsradie
Under hantering och installation, kabel cm 42
Vid slutlig installation, kabel cm 30
Under hantering och installation, kabel m 0.42
Vid slutlig installation, kabel m 0.29
Max. dragkraft
Drag ögla kN 3.75
Dragstrumpa kN 5
Motstånd 20 ° C Ω/km 0,387
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176302484
Reka-kod 1146577

4x1,5/1,5

Elnummer Storlek Förpackning Spänning

4x1,5/1,5

Nominell diameter för hela kabeln mm 14
Kabelns nominella vikt kg/km 284
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 17
Vid slutlig installation, kabel cm 12
Under hantering och installation, kabel m 0.17
Vid slutlig installation, kabel m 0.12
Max. dragkraft
Drag ögla kN 0.09
Dragstrumpa kN 0.12
Motstånd 20 ° C Ω/km 12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 12,1
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410006534012
Reka-kod 1146660
Nominell diameter för hela kabeln mm 14
Kabelns nominella vikt kg/km 274
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 17
Vid slutlig installation, kabel cm 12
Under hantering och installation, kabel m 0.17
Vid slutlig installation, kabel m 0.12
Max. dragkraft
Drag ögla kN 0.09
Dragstrumpa kN 0.12
Motstånd 20 ° C Ω/km 12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 12,1
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307915
Reka-kod 1146835

4x2,5/2,5

Elnummer Storlek Förpackning Spänning

4x2,5/2,5

Nominell diameter för hela kabeln mm 15
Kabelns nominella vikt kg/km 351
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 2.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 18
Vid slutlig installation, kabel cm 13
Under hantering och installation, kabel m 0.18
Vid slutlig installation, kabel m 0.13
Max. dragkraft
Drag ögla kN 0.15
Dragstrumpa kN 0.2
Motstånd 20 ° C Ω/km 7,41
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 7,41
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410006534029
Reka-kod 1146661
Nominell diameter för hela kabeln mm 15
Kabelns nominella vikt kg/km 340
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 2.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 18
Vid slutlig installation, kabel cm 13
Under hantering och installation, kabel m 0.18
Vid slutlig installation, kabel m 0.13
Max. dragkraft
Drag ögla kN 0.15
Dragstrumpa kN 0.2
Motstånd 20 ° C Ω/km 7,41
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 7,41
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307922
Reka-kod 1146836

4x6/6

Elnummer Storlek Förpackning Spänning

4x6/6

Nominell diameter för hela kabeln mm 18
Kabelns nominella vikt kg/km 586
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 6
Nominell tjocklek på isolering mm 0.7
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 21
Vid slutlig installation, kabel cm 15
Under hantering och installation, kabel m 0.21
Vid slutlig installation, kabel m 0.15
Max. dragkraft
Drag ögla kN 0.36
Dragstrumpa kN 0.48
Motstånd 20 ° C Ω/km 3,08
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 3,08
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410006534067
Reka-kod 1146663
Nominell diameter för hela kabeln mm 18
Kabelns nominella vikt kg/km 570
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 6
Nominell tjocklek på isolering mm 0.7
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 22
Vid slutlig installation, kabel cm 15
Under hantering och installation, kabel m 0.22
Vid slutlig installation, kabel m 0.15
Max. dragkraft
Drag ögla kN 0.36
Dragstrumpa kN 0.48
Motstånd 20 ° C Ω/km 3,08
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 3,08
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307946
Reka-kod 1146838

4x10/10

Elnummer Storlek Förpackning Spänning

4x10/10

Nominell diameter för hela kabeln mm 21
Kabelns nominella vikt kg/km 849
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 10
Nominell tjocklek på isolering mm 0.7
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 25
Vid slutlig installation, kabel cm 18
Under hantering och installation, kabel m 0.25
Vid slutlig installation, kabel m 0.18
Max. dragkraft
Drag ögla kN 0.6
Dragstrumpa kN 0.8
Motstånd 20 ° C Ω/km 1,83
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,83
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410006534104
Reka-kod 1146664
Nominell diameter för hela kabeln mm 21
Kabelns nominella vikt kg/km 829
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 10
Nominell tjocklek på isolering mm 0.7
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 26
Vid slutlig installation, kabel cm 18
Under hantering och installation, kabel m 0.26
Vid slutlig installation, kabel m 0.18
Max. dragkraft
Drag ögla kN 0.6
Dragstrumpa kN 0.8
Motstånd 20 ° C Ω/km 1,83
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,83
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307953
Reka-kod 1146839

4x16/16

Elnummer Storlek Förpackning Spänning

4x16/16

Nominell diameter för hela kabeln mm 24
Kabelns nominella vikt kg/km 1193
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 16
Nominell tjocklek på isolering mm 0.7
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 29
Vid slutlig installation, kabel cm 20
Under hantering och installation, kabel m 0.29
Vid slutlig installation, kabel m 0.2
Max. dragkraft
Drag ögla kN 0.96
Dragstrumpa kN 1.28
Motstånd 20 ° C Ω/km 1,15
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410006022274
Reka-kod 1146676
Nominell diameter för hela kabeln mm 24
Kabelns nominella vikt kg/km 1174
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 16
Nominell tjocklek på isolering mm 0.7
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 29
Vid slutlig installation, kabel cm 20
Under hantering och installation, kabel m 0.29
Vid slutlig installation, kabel m 0.2
Max. dragkraft
Drag ögla kN 0.96
Dragstrumpa kN 1.28
Motstånd 20 ° C Ω/km 1,15
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307960
Reka-kod 1146840

4x25/16

Elnummer Storlek Förpackning Spänning

4x25/16

Nominell diameter för hela kabeln mm 29
Kabelns nominella vikt kg/km 1722
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 25
Nominell tjocklek på isolering mm 0.9
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 34
Vid slutlig installation, kabel cm 24
Under hantering och installation, kabel m 0.34
Vid slutlig installation, kabel m 0.24
Max. dragkraft
Drag ögla kN 1.5
Dragstrumpa kN 2
Motstånd 20 ° C Ω/km 0,727
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410006022281
Reka-kod 1146666
Nominell diameter för hela kabeln mm 29
Kabelns nominella vikt kg/km 1658
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 25
Nominell tjocklek på isolering mm 0.9
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 34
Vid slutlig installation, kabel cm 24
Under hantering och installation, kabel m 0.34
Vid slutlig installation, kabel m 0.24
Max. dragkraft
Drag ögla kN 1.5
Dragstrumpa kN 2
Motstånd 20 ° C Ω/km 0,727
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307977
Reka-kod 1146841

4x35/16

Elnummer Storlek Förpackning Spänning

4x35/16

Nominell diameter för hela kabeln mm 29
Kabelns nominella vikt kg/km 1940
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 35
Nominell tjocklek på isolering mm 0.9
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 34
Vid slutlig installation, kabel cm 24
Under hantering och installation, kabel m 0.34
Vid slutlig installation, kabel m 0.24
Max. dragkraft
Drag ögla kN 2.1
Dragstrumpa kN 2.8
Motstånd 20 ° C Ω/km 0,524
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410006022298
Reka-kod 1146667
Nominell diameter för hela kabeln mm 29
Kabelns nominella vikt kg/km 1940
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 35
Nominell tjocklek på isolering mm 0.9
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 34
Vid slutlig installation, kabel cm 24
Under hantering och installation, kabel m 0.34
Vid slutlig installation, kabel m 0.24
Max. dragkraft
Drag ögla kN 2.1
Dragstrumpa kN 2.8
Motstånd 20 ° C Ω/km 0,524
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410006022007
Reka-kod 1146667
Nominell diameter för hela kabeln mm 29
Kabelns nominella vikt kg/km 1876
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 35
Nominell tjocklek på isolering mm 0.9
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 34
Vid slutlig installation, kabel cm 24
Under hantering och installation, kabel m 0.34
Vid slutlig installation, kabel m 0.24
Max. dragkraft
Drag ögla kN 2.1
Dragstrumpa kN 2.8
Motstånd 20 ° C Ω/km 0,524
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307984
Reka-kod 1146842

4x50/25

Elnummer Storlek Förpackning Spänning

4x50/25

Nominell diameter för hela kabeln mm 33
Kabelns nominella vikt kg/km 2623
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 50
Nominell tjocklek på isolering mm 1
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 40
Vid slutlig installation, kabel cm 28
Under hantering och installation, kabel m 0.4
Vid slutlig installation, kabel m 0.28
Max. dragkraft
Drag ögla kN 3
Dragstrumpa kN 4
Motstånd 20 ° C Ω/km 0,387
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,727
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410006022304
Reka-kod 1146668
Nominell diameter för hela kabeln mm 33
Kabelns nominella vikt kg/km 2548
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 50
Nominell tjocklek på isolering mm 1
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 40
Vid slutlig installation, kabel cm 28
Under hantering och installation, kabel m 0.4
Vid slutlig installation, kabel m 0.28
Max. dragkraft
Drag ögla kN 3
Dragstrumpa kN 4
Motstånd 20 ° C Ω/km 0,387
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,727
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307991
Reka-kod 1146843

4x70/35

Elnummer Storlek Förpackning Spänning

4x70/35

Nominell diameter för hela kabeln mm 35
Kabelns nominella vikt kg/km 3533
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 70
Nominell tjocklek på isolering mm 1.1
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 43
Vid slutlig installation, kabel cm 30
Under hantering och installation, kabel m 0.43
Vid slutlig installation, kabel m 0.3
Max. dragkraft
Drag ögla kN 4.2
Dragstrumpa kN 5.6
Motstånd 20 ° C Ω/km 0,268
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,524
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410006022311
Reka-kod 1146669
Nominell diameter för hela kabeln mm 35
Kabelns nominella vikt kg/km 3452
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 70
Nominell tjocklek på isolering mm 1.1
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 43
Vid slutlig installation, kabel cm 30
Under hantering och installation, kabel m 0.43
Vid slutlig installation, kabel m 0.3
Max. dragkraft
Drag ögla kN 4.2
Dragstrumpa kN 5.6
Motstånd 20 ° C Ω/km 0,268
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,524
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176308004
Reka-kod 1146844

4x95/50

Elnummer Storlek Förpackning Spänning

4x95/50

Nominell diameter för hela kabeln mm 41
Kabelns nominella vikt kg/km 4707
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 95
Nominell tjocklek på isolering mm 1.1
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 49
Vid slutlig installation, kabel cm 34
Under hantering och installation, kabel m 0.49
Vid slutlig installation, kabel m 0.34
Max. dragkraft
Drag ögla kN 5.7
Dragstrumpa kN 7.6
Motstånd 20 ° C Ω/km 0,193
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,387
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410006022328
Reka-kod 1146670

4x120/70

Elnummer Storlek Förpackning Spänning

4x120/70

Nominell diameter för hela kabeln mm 44
Kabelns nominella vikt kg/km 5893
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 120
Nominell tjocklek på isolering mm 1.2
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 54
Vid slutlig installation, kabel cm 38
Under hantering och installation, kabel m 0.54
Vid slutlig installation, kabel m 0.38
Max. dragkraft
Drag ögla kN 7.2
Dragstrumpa kN 8.5
Motstånd 20 ° C Ω/km 0,153
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,268
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410006022335
Reka-kod 1146671

4x150/70

Elnummer Storlek Förpackning Spänning

4x150/70

Nominell diameter för hela kabeln mm 49
Kabelns nominella vikt kg/km 7117
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 150
Nominell tjocklek på isolering mm 1.4
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 58
Vid slutlig installation, kabel cm 41
Under hantering och installation, kabel m 0.58
Vid slutlig installation, kabel m 0.41
Max. dragkraft
Drag ögla kN 9
Dragstrumpa kN 8.5
Motstånd 20 ° C Ω/km 0,124
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,268
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410006022342
Reka-kod 1146672

4x185/95

Elnummer Storlek Förpackning Spänning

4x185/95

Nominell diameter för hela kabeln mm 57
Kabelns nominella vikt kg/km 9197
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 185
Nominell tjocklek på isolering mm 1.6
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 68
Vid slutlig installation, kabel cm 47
Under hantering och installation, kabel m 0.68
Vid slutlig installation, kabel m 0.47
Max. dragkraft
Drag ögla kN 11.1
Dragstrumpa kN 8.5
Motstånd 20 ° C Ω/km 0,0991
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,193
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410006022359
Reka-kod 1146673

2x1,5/1,5

Elnummer Storlek Förpackning Spänning

2x1,5/1,5

Nominell diameter för hela kabeln mm 12
Kabelns nominella vikt kg/km 199
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 2
Min. böjningsradie
Under hantering och installation, kabel cm 15
Vid slutlig installation, kabel cm 10
Under hantering och installation, kabel m 0.15
Vid slutlig installation, kabel m 0.1
Max. dragkraft
Drag ögla kN 0.05
Dragstrumpa kN 0.06
Motstånd 20 ° C Ω/km 12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 12,1
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307694
Reka-kod 1146810

2x2,5/2,5

Elnummer Storlek Förpackning Spänning

2x2,5/2,5

Nominell diameter för hela kabeln mm 13
Kabelns nominella vikt kg/km 244
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 2.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 2
Min. böjningsradie
Under hantering och installation, kabel cm 16
Vid slutlig installation, kabel cm 11
Under hantering och installation, kabel m 0.16
Vid slutlig installation, kabel m 0.11
Max. dragkraft
Drag ögla kN 0.08
Dragstrumpa kN 0.1
Motstånd 20 ° C Ω/km 7,41
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 7,41
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307700
Reka-kod 1146811

2x4/4

Elnummer Storlek Förpackning Spänning

2x4/4

Nominell diameter för hela kabeln mm 15
Kabelns nominella vikt kg/km 330
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 4
Nominell tjocklek på isolering mm 0.7
Antal ledningar 2
Min. böjningsradie
Under hantering och installation, kabel cm 18
Vid slutlig installation, kabel cm 12
Under hantering och installation, kabel m 0.18
Vid slutlig installation, kabel m 0.12
Max. dragkraft
Drag ögla kN 0.12
Dragstrumpa kN 0.16
Motstånd 20 ° C Ω/km 4,61
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 4,61
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307717
Reka-kod 1146812

7x1,5

Elnummer Storlek Förpackning Spänning

7x1,5

Nominell diameter för hela kabeln mm 14
Kabelns nominella vikt kg/km 280
Ledarmaterial Koppar
Ledarens nominella diameter mm 1.36
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 7
Min. böjningsradie
Under hantering och installation, kabel mm 164
Vid slutlig installation, kabel mm 115
Under hantering och installation, kabel cm 16
Vid slutlig installation, kabel cm 11
Max. dragkraft
Drag ögla kN 0.53
Motstånd 20 ° C Ω/km 12,1
Lägsta kabeltemperatur under transport °C -40
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -40
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410004128824
Reka-kod 1145581

12x1,5

Elnummer Storlek Förpackning Spänning

12x1,5

Nominell diameter för hela kabeln mm 18
Kabelns nominella vikt kg/km 459
Ledarmaterial Koppar
Ledarens nominella diameter mm 1.36
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 12
Min. böjningsradie
Under hantering och installation, kabel mm 216
Vid slutlig installation, kabel mm 151
Under hantering och installation, kabel cm 22
Vid slutlig installation, kabel cm 15
Max. dragkraft
Drag ögla kN 0.9
Motstånd 20 ° C Ω/km 12,1
Lägsta kabeltemperatur under transport °C -40
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -40
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410004128862
Reka-kod 1145585
Nominell diameter för hela kabeln mm 18
Kabelns nominella vikt kg/km 459
Ledarmaterial Koppar
Ledarens nominella diameter mm 1.36
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 12
Min. böjningsradie
Under hantering och installation, kabel mm 216
Vid slutlig installation, kabel mm 151
Under hantering och installation, kabel cm 22
Vid slutlig installation, kabel cm 15
Max. dragkraft
Drag ögla kN 0.9
Motstånd 20 ° C Ω/km 12,1
Lägsta kabeltemperatur under transport °C -40
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -40
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410004128831
Reka-kod 1145585

19x1,5

Elnummer Storlek Förpackning Spänning

19x1,5

Nominell diameter för hela kabeln mm 22
Kabelns nominella vikt kg/km 670
Ledarmaterial Koppar
Ledarens nominella diameter mm 1.36
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 19
Min. böjningsradie
Under hantering och installation, kabel mm 262
Vid slutlig installation, kabel mm 183
Under hantering och installation, kabel cm 26
Vid slutlig installation, kabel cm 18
Max. dragkraft
Drag ögla kN 1.43
Motstånd 20 ° C Ω/km 12,1
Lägsta kabeltemperatur under transport °C -40
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -40
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410004128848
Reka-kod 1145587

27x1,5

Elnummer Storlek Förpackning Spänning

27x1,5

Nominell diameter för hela kabeln mm 26
Kabelns nominella vikt kg/km 924
Ledarmaterial Koppar
Ledarens nominella diameter mm 1.36
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 27
Min. böjningsradie
Under hantering och installation, kabel mm 308
Vid slutlig installation, kabel mm 216
Under hantering och installation, kabel cm 31
Vid slutlig installation, kabel cm 22
Max. dragkraft
Drag ögla kN 2.03
Motstånd 20 ° C Ω/km 12,1
Lägsta kabeltemperatur under transport °C -40
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -40
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410004128855
Reka-kod 1145591

7x2,5

Elnummer Storlek Förpackning Spänning

7x2,5

Nominell diameter för hela kabeln mm 16
Kabelns nominella vikt kg/km 405
Ledarmaterial Koppar
Ledarens nominella diameter mm 1.74
Nominellt tvärsnittsarea för ledare mm2 2.5
Nominell tjocklek på isolering mm 0.8
Antal ledningar 7
Min. böjningsradie
Under hantering och installation, kabel mm 192
Vid slutlig installation, kabel mm 134
Under hantering och installation, kabel cm 19
Vid slutlig installation, kabel cm 13
Max. dragkraft
Drag ögla kN 0.88
Motstånd 20 ° C Ω/km 7,41
Lägsta kabeltemperatur under transport °C -40
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -40
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410004128923
Reka-kod 1145596

12x2,5

Elnummer Storlek Förpackning Spänning

12x2,5

Nominell diameter för hela kabeln mm 20
Kabelns nominella vikt kg/km 624
Ledarmaterial Koppar
Ledarens nominella diameter mm 1.74
Nominellt tvärsnittsarea för ledare mm2 2.5
Nominell tjocklek på isolering mm 0.8
Antal ledningar 12
Min. böjningsradie
Under hantering och installation, kabel mm 244
Vid slutlig installation, kabel mm 171
Under hantering och installation, kabel cm 24
Vid slutlig installation, kabel cm 17
Max. dragkraft
Drag ögla kN 1.5
Motstånd 20 ° C Ω/km 7,41
Lägsta kabeltemperatur under transport °C -40
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -40
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410004128930
Reka-kod 1145598

19x2,5

Elnummer Storlek Förpackning Spänning

19x2,5

Nominell diameter för hela kabeln mm 25
Kabelns nominella vikt kg/km 932
Ledarmaterial Koppar
Ledarens nominella diameter mm 1.75
Nominellt tvärsnittsarea för ledare mm2 2.5
Nominell tjocklek på isolering mm 0.8
Antal ledningar 19
Min. böjningsradie
Under hantering och installation, kabel mm 300
Vid slutlig installation, kabel mm 210
Under hantering och installation, kabel cm 30
Vid slutlig installation, kabel cm 21
Max. dragkraft
Drag ögla kN 2.38
Motstånd 20 ° C Ω/km 7,41
Lägsta kabeltemperatur under transport °C -40
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -40
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410004128947
Reka-kod 1145599

27x2,5

Elnummer Storlek Förpackning Spänning

27x2,5

Nominell diameter för hela kabeln mm 29
Kabelns nominella vikt kg/km 1288
Ledarmaterial Koppar
Ledarens nominella diameter mm 1.75
Nominellt tvärsnittsarea för ledare mm2 2.5
Nominell tjocklek på isolering mm 0.8
Antal ledningar 27
Min. böjningsradie
Under hantering och installation, kabel mm 353
Vid slutlig installation, kabel mm 247
Under hantering och installation, kabel cm 35
Vid slutlig installation, kabel cm 25
Max. dragkraft
Drag ögla kN 3.38
Motstånd 20 ° C Ω/km 7,41
Lägsta kabeltemperatur under transport °C -40
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -40
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6410004128954
Reka-kod 1145607

2x6/6

Elnummer Storlek Förpackning Spänning

2x6/6

Nominell diameter för hela kabeln mm 16
Kabelns nominella vikt kg/km 431
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 6
Nominell tjocklek på isolering mm 0.7
Antal ledningar 2
Min. böjningsradie
Under hantering och installation, kabel cm 19
Vid slutlig installation, kabel cm 14
Under hantering och installation, kabel m 0.19
Vid slutlig installation, kabel m 0.14
Max. dragkraft
Drag ögla kN 0.18
Dragstrumpa kN 0.24
Motstånd 20 ° C Ω/km 3,08
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 3,08
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307724
Reka-kod 1146813

2x10/10

Elnummer Storlek Förpackning Spänning

2x10/10

Nominell diameter för hela kabeln mm 19
Kabelns nominella vikt kg/km 619
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 10
Nominell tjocklek på isolering mm 0.7
Antal ledningar 2
Min. böjningsradie
Under hantering och installation, kabel cm 23
Vid slutlig installation, kabel cm 16
Under hantering och installation, kabel m 0.23
Vid slutlig installation, kabel m 0.16
Max. dragkraft
Drag ögla kN 0.3
Dragstrumpa kN 0.4
Motstånd 20 ° C Ω/km 1,83
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,83
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307731
Reka-kod 1146814

2x16/16

Elnummer Storlek Förpackning Spänning

2x16/16

Nominell diameter för hela kabeln mm 21
Kabelns nominella vikt kg/km 863
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 16
Nominell tjocklek på isolering mm 0.7
Antal ledningar 2
Min. böjningsradie
Under hantering och installation, kabel cm 26
Vid slutlig installation, kabel cm 18
Under hantering och installation, kabel m 0.26
Vid slutlig installation, kabel m 0.18
Max. dragkraft
Drag ögla kN 0.48
Dragstrumpa kN 0.64
Motstånd 20 ° C Ω/km 1,15
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307748
Reka-kod 1146815

2x25/16

Elnummer Storlek Förpackning Spänning

2x25/16

Nominell diameter för hela kabeln mm 26
Kabelns nominella vikt kg/km 1189
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 25
Nominell tjocklek på isolering mm 0.9
Antal ledningar 2
Min. böjningsradie
Under hantering och installation, kabel cm 31
Vid slutlig installation, kabel cm 21
Under hantering och installation, kabel m 0.31
Vid slutlig installation, kabel m 0.21
Max. dragkraft
Drag ögla kN 0.75
Dragstrumpa kN 1
Motstånd 20 ° C Ω/km 0,727
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307755
Reka-kod 1146816

3x1,5/1,5

Elnummer Storlek Förpackning Spänning

3x1,5/1,5

Nominell diameter för hela kabeln mm 13
Kabelns nominella vikt kg/km 221
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 1.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 16
Vid slutlig installation, kabel cm 11
Under hantering och installation, kabel m 0.15
Vid slutlig installation, kabel m 0.11
Max. dragkraft
Drag ögla kN 0.07
Dragstrumpa kN 0.09
Motstånd 20 ° C Ω/km 12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 12,1
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307762
Reka-kod 1146819

3x2,5/2,5

Elnummer Storlek Förpackning Spänning

3x2,5/2,5

Nominell diameter för hela kabeln mm 14
Kabelns nominella vikt kg/km 275
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 2.5
Nominell tjocklek på isolering mm 0.7
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 17
Vid slutlig installation, kabel cm 12
Under hantering och installation, kabel m 0.17
Vid slutlig installation, kabel m 0.12
Max. dragkraft
Drag ögla kN 0.11
Dragstrumpa kN 0.15
Motstånd 20 ° C Ω/km 7,41
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 7,41
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307779
Reka-kod 1146820

3x4/4

Elnummer Storlek Förpackning Spänning

3x4/4

Nominell diameter för hela kabeln mm 16
Kabelns nominella vikt kg/km 384
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 4
Nominell tjocklek på isolering mm 0.7
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 19
Vid slutlig installation, kabel cm 13
Under hantering och installation, kabel m 0.19
Vid slutlig installation, kabel m 0.13
Max. dragkraft
Drag ögla kN 0.18
Dragstrumpa kN 0.24
Motstånd 20 ° C Ω/km 4,61
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 4,61
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307786
Reka-kod 1146821

3x6/6

Elnummer Storlek Förpackning Spänning

3x6/6

Nominell diameter för hela kabeln mm 17
Kabelns nominella vikt kg/km 487
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 6
Nominell tjocklek på isolering mm 0.7
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 20
Vid slutlig installation, kabel cm 14
Under hantering och installation, kabel m 0.2
Vid slutlig installation, kabel m 0.14
Max. dragkraft
Drag ögla kN 0.27
Dragstrumpa kN 0.36
Motstånd 20 ° C Ω/km 3,08
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 3,08
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307793
Reka-kod 1146822

3x10/10

Elnummer Storlek Förpackning Spänning

3x10/10

Nominell diameter för hela kabeln mm 20
Kabelns nominella vikt kg/km 703
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 10
Nominell tjocklek på isolering mm 0.7
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 24
Vid slutlig installation, kabel cm 17
Under hantering och installation, kabel m 0.24
Vid slutlig installation, kabel m 0.17
Max. dragkraft
Drag ögla kN 0.45
Dragstrumpa kN 0.6
Motstånd 20 ° C Ω/km 1,83
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,83
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307809
Reka-kod 1146823

3x16/16

Elnummer Storlek Förpackning Spänning

3x16/16

Nominell diameter för hela kabeln mm 23
Kabelns nominella vikt kg/km 1006
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 16
Nominell tjocklek på isolering mm 0.7
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 27
Vid slutlig installation, kabel cm 19
Under hantering och installation, kabel m 0.27
Vid slutlig installation, kabel m 0.19
Max. dragkraft
Drag ögla kN 0.72
Dragstrumpa kN 0.96
Motstånd 20 ° C Ω/km 1,15
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307816
Reka-kod 1146824

3x25/16

Elnummer Storlek Förpackning Spänning

3x25/16

Nominell diameter för hela kabeln mm 26
Kabelns nominella vikt kg/km 1370
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 25
Nominell tjocklek på isolering mm 0.9
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 32
Vid slutlig installation, kabel cm 22
Under hantering och installation, kabel m 0.32
Vid slutlig installation, kabel m 0.22
Max. dragkraft
Drag ögla kN 1.13
Dragstrumpa kN 1.5
Motstånd 20 ° C Ω/km 0,727
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307823
Reka-kod 1146825

3x35/16

Elnummer Storlek Förpackning Spänning

3x35/16

Nominell diameter för hela kabeln mm 26
Kabelns nominella vikt kg/km 1478
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 35
Nominell tjocklek på isolering mm 0.9
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 31
Vid slutlig installation, kabel cm 22
Under hantering och installation, kabel m 0.32
Vid slutlig installation, kabel m 0.22
Max. dragkraft
Drag ögla kN 1.58
Dragstrumpa kN 2.1
Motstånd 20 ° C Ω/km 0,524
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307830
Reka-kod 1146826

3x50/25

Elnummer Storlek Förpackning Spänning

3x50/25

Nominell diameter för hela kabeln mm 30
Kabelns nominella vikt kg/km 2083
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 50
Nominell tjocklek på isolering mm 1
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 36
Vid slutlig installation, kabel cm 25
Under hantering och installation, kabel m 0.36
Vid slutlig installation, kabel m 0.25
Max. dragkraft
Drag ögla kN 2.25
Dragstrumpa kN 3
Motstånd 20 ° C Ω/km 0,387
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,727
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307847
Reka-kod 1146827

3x70/35

Elnummer Storlek Förpackning Spänning

3x70/35

Nominell diameter för hela kabeln mm 34
Kabelns nominella vikt kg/km 2883
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 70
Nominell tjocklek på isolering mm 1.1
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 41
Vid slutlig installation, kabel cm 28
Under hantering och installation, kabel m 0.41
Vid slutlig installation, kabel m 0.28
Max. dragkraft
Drag ögla kN 3.15
Dragstrumpa kN 4.2
Motstånd 20 ° C Ω/km 0,268
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,524
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307854
Reka-kod 1146828

3x95/50

Elnummer Storlek Förpackning Spänning

3x95/50

Nominell diameter för hela kabeln mm 37
Kabelns nominella vikt kg/km 3645
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 95
Nominell tjocklek på isolering mm 1.1
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 45
Vid slutlig installation, kabel cm 31
Under hantering och installation, kabel m 0.45
Vid slutlig installation, kabel m 0.31
Max. dragkraft
Drag ögla kN 4.28
Dragstrumpa kN 5.7
Motstånd 20 ° C Ω/km 0,193
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,387
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307861
Reka-kod 1146829

3x120/70

Elnummer Storlek Förpackning Spänning

3x120/70

Nominell diameter för hela kabeln mm 40
Kabelns nominella vikt kg/km 4645
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 120
Nominell tjocklek på isolering mm 1.2
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 48
Vid slutlig installation, kabel cm 34
Under hantering och installation, kabel m 0.48
Vid slutlig installation, kabel m 0.34
Max. dragkraft
Drag ögla kN 5.4
Dragstrumpa kN 7.2
Motstånd 20 ° C Ω/km 0,153
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,268
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307878
Reka-kod 1146830

3x150/70

Elnummer Storlek Förpackning Spänning

3x150/70

Nominell diameter för hela kabeln mm 43
Kabelns nominella vikt kg/km 5530
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 150
Nominell tjocklek på isolering mm 1.4
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 52
Vid slutlig installation, kabel cm 36
Under hantering och installation, kabel m 0.52
Vid slutlig installation, kabel m 0.36
Max. dragkraft
Drag ögla kN 6.75
Dragstrumpa kN 8.5
Motstånd 20 ° C Ω/km 0,124
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,268
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307885
Reka-kod 1146831

3x185/95

Elnummer Storlek Förpackning Spänning

3x185/95

Nominell diameter för hela kabeln mm 50
Kabelns nominella vikt kg/km 7132
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 185
Nominell tjocklek på isolering mm 1.6
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 61
Vid slutlig installation, kabel cm 42
Under hantering och installation, kabel m 0.61
Vid slutlig installation, kabel m 0.42
Max. dragkraft
Drag ögla kN 8.32
Dragstrumpa kN 8.5
Motstånd 20 ° C Ω/km 0,0991
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,193
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307892
Reka-kod 1146832

3x240/120

Elnummer Storlek Förpackning Spänning

3x240/120

Nominell diameter för hela kabeln mm 56
Kabelns nominella vikt kg/km 9233
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 240
Nominell tjocklek på isolering mm 1.7
Antal ledningar 3
Min. böjningsradie
Under hantering och installation, kabel cm 67
Vid slutlig installation, kabel cm 47
Under hantering och installation, kabel m 0.67
Vid slutlig installation, kabel m 0.47
Max. dragkraft
Drag ögla kN 10.8
Dragstrumpa kN 8.5
Motstånd 20 ° C Ω/km 0,0754
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,153
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307908
Reka-kod 1146833

4x4/4

Elnummer Storlek Förpackning Spänning

4x4/4

Nominell diameter för hela kabeln mm 17
Kabelns nominella vikt kg/km 445
Ledarmaterial Koppar
Nominellt tvärsnittsarea för ledare mm2 4
Nominell tjocklek på isolering mm 0.7
Antal ledningar 4
Min. böjningsradie
Under hantering och installation, kabel cm 20
Vid slutlig installation, kabel cm 14
Under hantering och installation, kabel m 0.2
Vid slutlig installation, kabel m 0.14
Max. dragkraft
Drag ögla kN 0.24
Dragstrumpa kN 0.32
Motstånd 20 ° C Ω/km 4,61
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 4,61
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176307939
Reka-kod 1146837
