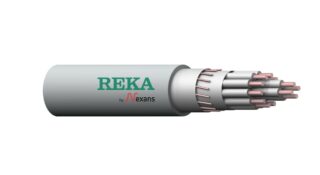

EQLR
Ladda ner produktgruppdatablad
Kontrollkabel för fast installation innomhus och utomhus. Får förläggas direkt i mark. Ledarisoleringen måste skyddas mot UV-strålning. Installationen skall utföras enligt regelverket i respektive land. Kabeln är halogenfri och flamskyddad enligt CPR-klass Dca-s2,d2,a2.
| Standarder | HD 627 4 C 1 |
|---|---|
| Reaktion vid brand | Dca-s2,d2,a2 |
| CPR - DoP | 2021018_DOP.pdf |
| Ledare | Entrådig, rund kopparledare,EN/IEC 60228 klass 1 |
| Isolering | Halogenfri blandning |
| Core Identification (alla färgkombinationer i kabelfamiljen) | vit, med svarta siffror |
| Kabel lay up design | Isolerade ledningar tvinnade ihop |
| Inre täckning | Plasttejp |
| Metallskärm | Koppartrådar och koppartejp |
| Overheath | UV-skyddad halogenfri polyolefinblandning |
| Överdragets färg | Grå |
7x1,5
Elnummer
Storlek
Förpackning
Spänning
7x1,5
Nominell diameter för hela kabeln mm
14
Kabelns nominella vikt kg/km
220
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
7
Min. böjningsradie
Under hantering och installation, kabel mm
121
Vid slutlig installation, kabel mm
97
Under hantering och installation, kabel cm
12
Vid slutlig installation, kabel cm
10
Max. dragkraft
Drag ögla kN
0.53
Motstånd 20 ° C Ω/km
12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
4,5
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176221891
Reka-kod
1254812
14x1,5
Elnummer
Storlek
Förpackning
Spänning
14x1,5
Nominell diameter för hela kabeln mm
18
Kabelns nominella vikt kg/km
376
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
14
Min. böjningsradie
Under hantering och installation, kabel mm
160
Vid slutlig installation, kabel mm
128
Under hantering och installation, kabel cm
16
Vid slutlig installation, kabel cm
13
Max. dragkraft
Drag ögla kN
1.05
Motstånd 20 ° C Ω/km
12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
3,4
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176221914
Reka-kod
1254814
19x1,5
Elnummer
Storlek
Förpackning
Spänning
19x1,5
Nominell diameter för hela kabeln mm
20
Kabelns nominella vikt kg/km
497
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
19
Min. böjningsradie
Under hantering och installation, kabel mm
186
Vid slutlig installation, kabel mm
149
Under hantering och installation, kabel cm
19
Vid slutlig installation, kabel cm
15
Max. dragkraft
Drag ögla kN
1.43
Motstånd 20 ° C Ω/km
12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
3,3
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176221938
Reka-kod
1254815
27x1,5
Elnummer
Storlek
Förpackning
Spänning
27x1,5
Nominell diameter för hela kabeln mm
24
Kabelns nominella vikt kg/km
679
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
27
Min. böjningsradie
Under hantering och installation, kabel mm
216
Vid slutlig installation, kabel mm
173
Under hantering och installation, kabel cm
22
Vid slutlig installation, kabel cm
17
Max. dragkraft
Drag ögla kN
2.03
Motstånd 20 ° C Ω/km
12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
3
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176221952
Reka-kod
1254816
37x1,5
Elnummer
Storlek
Förpackning
Spänning
37x1,5
Nominell diameter för hela kabeln mm
26
Kabelns nominella vikt kg/km
886
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
37
Min. böjningsradie
Under hantering och installation, kabel mm
239
Vid slutlig installation, kabel mm
191
Under hantering och installation, kabel cm
24
Vid slutlig installation, kabel cm
19
Max. dragkraft
Drag ögla kN
2.78
Motstånd 20 ° C Ω/km
12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
2,6
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176221976
Reka-kod
1254817
48x1,5
Elnummer
Storlek
Förpackning
Spänning
48x1,5
Nominell diameter för hela kabeln mm
31
Kabelns nominella vikt kg/km
1122
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
48
Min. böjningsradie
Under hantering och installation, kabel mm
280
Vid slutlig installation, kabel mm
224
Under hantering och installation, kabel cm
28
Vid slutlig installation, kabel cm
22
Max. dragkraft
Drag ögla kN
3.6
Motstånd 20 ° C Ω/km
12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
2,2
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176221990
Reka-kod
1254818
5x2x1,5
Elnummer
Storlek
Förpackning
Spänning
5x2x1,5
Nominell diameter för hela kabeln mm
18
Kabelns nominella vikt kg/km
331
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
10
Min. böjningsradie
Under hantering och installation, kabel mm
166
Vid slutlig installation, kabel mm
133
Under hantering och installation, kabel cm
17
Vid slutlig installation, kabel cm
13
Max. dragkraft
Drag ögla kN
0.75
Motstånd 20 ° C Ω/km
12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
3,4
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176222010
Reka-kod
1254821
11x2x1,5
Elnummer
Storlek
Förpackning
Spänning
11x2x1,5
Nominell diameter för hela kabeln mm
25
Kabelns nominella vikt kg/km
604
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
22
Min. böjningsradie
Under hantering och installation, kabel mm
222
Vid slutlig installation, kabel mm
178
Under hantering och installation, kabel cm
22
Vid slutlig installation, kabel cm
18
Max. dragkraft
Drag ögla kN
1.65
Motstånd 20 ° C Ω/km
12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
2,6
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176222034
Reka-kod
1254822
15x2x1,5
Elnummer
Storlek
Förpackning
Spänning
15x2x1,5
Nominell diameter för hela kabeln mm
28
Kabelns nominella vikt kg/km
776
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
30
Min. böjningsradie
Under hantering och installation, kabel mm
252
Vid slutlig installation, kabel mm
202
Under hantering och installation, kabel cm
25
Vid slutlig installation, kabel cm
20
Max. dragkraft
Drag ögla kN
2.25
Motstånd 20 ° C Ω/km
12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
2,2
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176222058
Reka-kod
1254823
