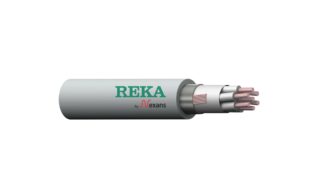

EQFR 300/500 V
Ladda ner produktgruppdatablad
Kontrollkabel för fast installation innomhus och utomhus. Får förläggas direkt i mark. Ledarisoleringen måste skyddas mot UV-strålning. Installationen skall utföras enligt regelverket i respektive land. Kabeln är halogenfri och flamskyddad enligt CPR-klass Dca-s2,d2,a2.
| Standarder | HD 627 4 C 1, SS 424 14 75 |
|---|---|
| Reaktion vid brand | Dca-s2,d2,a2 |
| CPR - DoP | 2017036_DOP.pdf |
| Ledare | Entrådig, rund kopparledare,EN/IEC 60228 klass 1 |
| Isolering | Halogenfri blandning |
| Core Identification (alla färgkombinationer i kabelfamiljen) | vit, med svarta siffror |
| Kabel lay up design | Isolerade ledningar tvinnade ihop |
| Inre täckning | Plasttejp |
| Metallskärm | Koppartrådar och koppartejp |
| Overheath | UV-skyddad halogenfri polyolefinblandning |
| Överdragets färg | Grå |
7x1,5
Elnummer
Storlek
Förpackning
Spänning
7x1,5
Nominell diameter för hela kabeln mm
15
Kabelns nominella vikt kg/km
259
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.36
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
7
Min. böjningsradie
Under hantering och installation, kabel mm
131
Vid slutlig installation, kabel mm
105
Under hantering och installation, kabel cm
13
Vid slutlig installation, kabel cm
10
Max. dragkraft
Drag ögla kN
0.53
Motstånd 20 ° C Ω/km
12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
4
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176221419
Reka-kod
1254347
10x1,5
Elnummer
Storlek
Förpackning
Spänning
10x1,5
Nominell diameter för hela kabeln mm
17
Kabelns nominella vikt kg/km
337
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.36
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
10
Min. böjningsradie
Under hantering och installation, kabel mm
159
Vid slutlig installation, kabel mm
127
Under hantering och installation, kabel cm
16
Vid slutlig installation, kabel cm
13
Max. dragkraft
Drag ögla kN
0.75
Motstånd 20 ° C Ω/km
12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
3,6
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176221433
Reka-kod
1254350
14x1,5
Elnummer
Storlek
Förpackning
Spänning
14x1,5
Nominell diameter för hela kabeln mm
19
Kabelns nominella vikt kg/km
422
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.36
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
14
Min. böjningsradie
Under hantering och installation, kabel mm
172
Vid slutlig installation, kabel mm
138
Under hantering och installation, kabel cm
17
Vid slutlig installation, kabel cm
14
Max. dragkraft
Drag ögla kN
1.05
Motstånd 20 ° C Ω/km
12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
3,4
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176221457
Reka-kod
1254354
19x1,5
Elnummer
Storlek
Förpackning
Spänning
19x1,5
Nominell diameter för hela kabeln mm
21
Kabelns nominella vikt kg/km
545
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.36
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
19
Min. böjningsradie
Under hantering och installation, kabel mm
195
Vid slutlig installation, kabel mm
156
Under hantering och installation, kabel cm
19
Vid slutlig installation, kabel cm
16
Max. dragkraft
Drag ögla kN
1.43
Motstånd 20 ° C Ω/km
12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
2,9
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176221471
Reka-kod
1254359
27x1,5
Elnummer
Storlek
Förpackning
Spänning
27x1,5
Nominell diameter för hela kabeln mm
25
Kabelns nominella vikt kg/km
739
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.36
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
27
Min. böjningsradie
Under hantering och installation, kabel mm
229
Vid slutlig installation, kabel mm
183
Under hantering och installation, kabel cm
23
Vid slutlig installation, kabel cm
18
Max. dragkraft
Drag ögla kN
2.03
Motstånd 20 ° C Ω/km
12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
2,6
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176221495
Reka-kod
1254367
Nominell diameter för hela kabeln mm
25
Kabelns nominella vikt kg/km
739
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.36
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
27
Min. böjningsradie
Under hantering och installation, kabel mm
229
Vid slutlig installation, kabel mm
183
Under hantering och installation, kabel cm
23
Vid slutlig installation, kabel cm
18
Max. dragkraft
Drag ögla kN
2.03
Motstånd 20 ° C Ω/km
12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
2,6
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176221488
Reka-kod
1254367
37x1,5
Elnummer
Storlek
Förpackning
Spänning
37x1,5
Nominell diameter för hela kabeln mm
27
Kabelns nominella vikt kg/km
938
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.36
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
37
Min. böjningsradie
Under hantering och installation, kabel mm
248
Vid slutlig installation, kabel mm
198
Under hantering och installation, kabel cm
25
Vid slutlig installation, kabel cm
20
Max. dragkraft
Drag ögla kN
2.78
Motstånd 20 ° C Ω/km
12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
2,4
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176221532
Reka-kod
1254377
