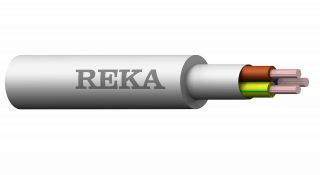

EQLQ WF LiteRex
Ladda ner produktgruppdatablad
Installationskabel För fast installation innomhus och utomhus. Får ej förläggas i jord eller betong. UV-skyddad yttermantel och ledarisolering. Installationen skall utföras enligt regelverket i respektive land. Kabeln är halogenfri och flamskyddad enligt CPR-klass Dca-s2,d2,a2.
| Standarder | SS 424 02 19-6 |
|---|---|
| Reaktion vid brand | Dca-s2,d2,a2 |
| HLR - DoP | 2022001_DOP.pdf |
| Ledare | Entrådig, rund kopparledare,EN/IEC 60228 klass 1 |
| Isolering | Halogenfri UV-beständig polyeten |
| Core Identification (alla färgkombinationer i kabelfamiljen) | Gulgrön, blå, brun Gulgrön, blå, brun, svart Gulgrön, blå, brun, svart, grå |
| Separationsmantel | Halogenfritt fyllmedel |
| Overheath | Halogenfri UV-resistent polyolefin |
| Överdragets färg | vit |
3G1,5
Elnummer
Storlek
Förpackning
Spänning
3G1,5
Nominell diameter för hela kabeln mm
10
Kabelns nominella vikt kg/km
137
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.36
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.5
Antal ledningar
3
Min. böjningsradie
Under hantering och installation, kabel mm
100
Vid slutlig installation, kabel mm
30
Under hantering och installation, kabel cm
10
Vid slutlig installation, kabel cm
3
Max. dragkraft
Drag ögla kN
0.23
Motstånd 20 ° C Ω/km
12,1
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176228548
Reka-kod
1254737
Nominell diameter för hela kabeln mm
10
Kabelns nominella vikt kg/km
137
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.36
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.5
Antal ledningar
3
Min. böjningsradie
Under hantering och installation, kabel mm
100
Vid slutlig installation, kabel mm
30
Under hantering och installation, kabel cm
10
Vid slutlig installation, kabel cm
3
Max. dragkraft
Drag ögla kN
0.23
Motstånd 20 ° C Ω/km
12,1
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176228562
Reka-kod
1254737
Nominell diameter för hela kabeln mm
10
Kabelns nominella vikt kg/km
137
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.36
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.5
Antal ledningar
3
Min. böjningsradie
Under hantering och installation, kabel mm
100
Vid slutlig installation, kabel mm
30
Under hantering och installation, kabel cm
10
Vid slutlig installation, kabel cm
3
Max. dragkraft
Drag ögla kN
0.23
Motstånd 20 ° C Ω/km
12,1
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176228555
Reka-kod
1254737
4G1,5
Elnummer
Storlek
Förpackning
Spänning
4G1,5
Nominell diameter för hela kabeln mm
11
Kabelns nominella vikt kg/km
160
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.36
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.5
Antal ledningar
4
Min. böjningsradie
Under hantering och installation, kabel mm
110
Vid slutlig installation, kabel mm
33
Under hantering och installation, kabel cm
11
Vid slutlig installation, kabel cm
3
Max. dragkraft
Drag ögla kN
0.3
Motstånd 20 ° C Ω/km
12,1
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176228609
Reka-kod
1254738
Nominell diameter för hela kabeln mm
11
Kabelns nominella vikt kg/km
160
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.36
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.5
Antal ledningar
4
Min. böjningsradie
Under hantering och installation, kabel mm
110
Vid slutlig installation, kabel mm
33
Under hantering och installation, kabel cm
11
Vid slutlig installation, kabel cm
3
Max. dragkraft
Drag ögla kN
0.3
Motstånd 20 ° C Ω/km
12,1
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176228616
Reka-kod
1254738
Nominell diameter för hela kabeln mm
11
Kabelns nominella vikt kg/km
160
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.36
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.5
Antal ledningar
4
Min. böjningsradie
Under hantering och installation, kabel mm
110
Vid slutlig installation, kabel mm
33
Under hantering och installation, kabel cm
11
Vid slutlig installation, kabel cm
3
Max. dragkraft
Drag ögla kN
0.3
Motstånd 20 ° C Ω/km
12,1
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176228623
Reka-kod
1254738
5G1,5
Elnummer
Storlek
Förpackning
Spänning
5G1,5
Nominell diameter för hela kabeln mm
12
Kabelns nominella vikt kg/km
180
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.36
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.5
Antal ledningar
5
Min. böjningsradie
Under hantering och installation, kabel mm
120
Vid slutlig installation, kabel mm
36
Under hantering och installation, kabel cm
12
Vid slutlig installation, kabel cm
4
Max. dragkraft
Drag ögla kN
0.38
Motstånd 20 ° C Ω/km
12,1
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176228685
Reka-kod
1254739
Nominell diameter för hela kabeln mm
12
Kabelns nominella vikt kg/km
180
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.36
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.5
Antal ledningar
5
Min. böjningsradie
Under hantering och installation, kabel mm
120
Vid slutlig installation, kabel mm
36
Under hantering och installation, kabel cm
12
Vid slutlig installation, kabel cm
4
Max. dragkraft
Drag ögla kN
0.38
Motstånd 20 ° C Ω/km
12,1
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176228678
Reka-kod
1254739
Nominell diameter för hela kabeln mm
12
Kabelns nominella vikt kg/km
180
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.36
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.5
Antal ledningar
5
Min. böjningsradie
Under hantering och installation, kabel mm
120
Vid slutlig installation, kabel mm
36
Under hantering och installation, kabel cm
12
Vid slutlig installation, kabel cm
4
Max. dragkraft
Drag ögla kN
0.38
Motstånd 20 ° C Ω/km
12,1
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176228661
Reka-kod
1254739
3G2,5
Elnummer
Storlek
Förpackning
Spänning
3G2,5
Nominell diameter för hela kabeln mm
12
Kabelns nominella vikt kg/km
184
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.74
Nominellt tvärsnittsarea för ledare mm2
2.5
Nominell tjocklek på isolering mm
0.6
Antal ledningar
3
Min. böjningsradie
Under hantering och installation, kabel mm
120
Vid slutlig installation, kabel mm
36
Under hantering och installation, kabel cm
12
Vid slutlig installation, kabel cm
4
Max. dragkraft
Drag ögla kN
0.38
Motstånd 20 ° C Ω/km
7,41
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176228579
Reka-kod
1254741
Nominell diameter för hela kabeln mm
12
Kabelns nominella vikt kg/km
184
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.74
Nominellt tvärsnittsarea för ledare mm2
2.5
Nominell tjocklek på isolering mm
0.6
Antal ledningar
3
Min. böjningsradie
Under hantering och installation, kabel mm
120
Vid slutlig installation, kabel mm
36
Under hantering och installation, kabel cm
12
Vid slutlig installation, kabel cm
4
Max. dragkraft
Drag ögla kN
0.38
Motstånd 20 ° C Ω/km
7,41
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176228593
Reka-kod
1254741
Nominell diameter för hela kabeln mm
12
Kabelns nominella vikt kg/km
184
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.74
Nominellt tvärsnittsarea för ledare mm2
2.5
Nominell tjocklek på isolering mm
0.6
Antal ledningar
3
Min. böjningsradie
Under hantering och installation, kabel mm
120
Vid slutlig installation, kabel mm
36
Under hantering och installation, kabel cm
12
Vid slutlig installation, kabel cm
4
Max. dragkraft
Drag ögla kN
0.38
Motstånd 20 ° C Ω/km
7,41
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176228586
Reka-kod
1254741
4G2,5
Elnummer
Storlek
Förpackning
Spänning
4G2,5
Nominell diameter för hela kabeln mm
12
Kabelns nominella vikt kg/km
215
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.74
Nominellt tvärsnittsarea för ledare mm2
2.5
Nominell tjocklek på isolering mm
0.6
Antal ledningar
4
Min. böjningsradie
Under hantering och installation, kabel mm
120
Vid slutlig installation, kabel mm
36
Under hantering och installation, kabel cm
12
Vid slutlig installation, kabel cm
4
Max. dragkraft
Drag ögla kN
0.5
Motstånd 20 ° C Ω/km
7,41
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176228647
Reka-kod
1254742
Nominell diameter för hela kabeln mm
12
Kabelns nominella vikt kg/km
215
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.74
Nominellt tvärsnittsarea för ledare mm2
2.5
Nominell tjocklek på isolering mm
0.6
Antal ledningar
4
Min. böjningsradie
Under hantering och installation, kabel mm
120
Vid slutlig installation, kabel mm
36
Under hantering och installation, kabel cm
12
Vid slutlig installation, kabel cm
4
Max. dragkraft
Drag ögla kN
0.5
Motstånd 20 ° C Ω/km
7,41
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176228654
Reka-kod
1254742
Nominell diameter för hela kabeln mm
12
Kabelns nominella vikt kg/km
215
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.74
Nominellt tvärsnittsarea för ledare mm2
2.5
Nominell tjocklek på isolering mm
0.6
Antal ledningar
4
Min. böjningsradie
Under hantering och installation, kabel mm
120
Vid slutlig installation, kabel mm
36
Under hantering och installation, kabel cm
12
Vid slutlig installation, kabel cm
4
Max. dragkraft
Drag ögla kN
0.5
Motstånd 20 ° C Ω/km
7,41
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176228630
Reka-kod
1254742
5G2,5
Elnummer
Storlek
Förpackning
Spänning
5G2,5
Nominell diameter för hela kabeln mm
13
Kabelns nominella vikt kg/km
248
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.74
Nominellt tvärsnittsarea för ledare mm2
2.5
Nominell tjocklek på isolering mm
0.6
Antal ledningar
5
Min. böjningsradie
Under hantering och installation, kabel mm
130
Vid slutlig installation, kabel mm
39
Under hantering och installation, kabel cm
13
Vid slutlig installation, kabel cm
4
Max. dragkraft
Drag ögla kN
0.63
Motstånd 20 ° C Ω/km
7,41
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176228715
Reka-kod
1254743
Nominell diameter för hela kabeln mm
13
Kabelns nominella vikt kg/km
248
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.74
Nominellt tvärsnittsarea för ledare mm2
2.5
Nominell tjocklek på isolering mm
0.6
Antal ledningar
5
Min. böjningsradie
Under hantering och installation, kabel mm
130
Vid slutlig installation, kabel mm
39
Under hantering och installation, kabel cm
13
Vid slutlig installation, kabel cm
4
Max. dragkraft
Drag ögla kN
0.63
Motstånd 20 ° C Ω/km
7,41
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176228708
Reka-kod
1254743
Nominell diameter för hela kabeln mm
13
Kabelns nominella vikt kg/km
248
Ledarmaterial
Koppar
Ledarens nominella diameter mm
1.74
Nominellt tvärsnittsarea för ledare mm2
2.5
Nominell tjocklek på isolering mm
0.6
Antal ledningar
5
Min. böjningsradie
Under hantering och installation, kabel mm
130
Vid slutlig installation, kabel mm
39
Under hantering och installation, kabel cm
13
Vid slutlig installation, kabel cm
4
Max. dragkraft
Drag ögla kN
0.63
Motstånd 20 ° C Ω/km
7,41
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
70
Max ledartemperatur under kortslutning (högst 5 sek.) °C
160
EAN-kod
6438176228692
Reka-kod
1254743
