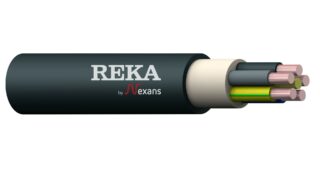

EXQJ / XCMK-HF / IFSI-Cu
Ladda ner produktgruppdatablad
Koppar kraftkabel för fast installation innomhus och utomhus. Får förläggas direkt i mark. Ledarisoleringen måste skyddas mot UV-strålning. Installationen skall utföras enligt regelverket i respektive land. Kabeln är halogenfri och flamskyddad enligt CPR-klass Dca-s2,d2,a2.
| Standarder | SFS 5546, SEK TS 424 14 18-1, HD 604 5 I & D, IEC 60502-1 |
|---|---|
| Reaktion vid brand | Dca-s2,d2,a2 |
| CPR - DoP | 2021012_DOP.pdf 2017023_DOP.pdf |
| Product Environmental Profile (PEP) | PEP NXNS-00665-V01.01-EN.pdf |
| Ledare | Entrådig, rund kopparledare,EN/IEC 60228 klass 1 |
| Isolering | Tvärbunden polyeten XLPE |
| Core Identification (alla färgkombinationer i kabelfamiljen) | Blå, brun Brun, svart, grå Blå, brun, svart, grå |
| Inre täckning | Ekstrudat fyllmedel |
| Metallskärm | Koppartrådar och koppartejp |
| Overheath | UV-skyddad polyolefinblandning |
| Överdragets färg | Svart |
2x2,5/2,5
Elnummer
Storlek
Förpackning
Spänning
2x2,5/2,5
Nominell diameter för hela kabeln mm
13
Kabelns nominella vikt kg/km
235
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
2.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
2
Min. böjningsradie
Under hantering och installation, kabel mm
151
Vid slutlig installation, kabel mm
105
Under hantering och installation, kabel cm
15
Vid slutlig installation, kabel cm
11
Under hantering och installation, kabel m
0.15
Vid slutlig installation, kabel m
0.1
Max. dragkraft
Drag ögla kN
0.3
Dragstrumpa kN
0.1
Motstånd 20 ° C Ω/km
7,41
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
7,41
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6438176219393
Reka-kod
1146106
3x1,5/1,5
Elnummer
Storlek
Förpackning
Spänning
3x1,5/1,5
Nominell diameter för hela kabeln mm
12
Kabelns nominella vikt kg/km
205
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
1.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
3
Min. böjningsradie
Under hantering och installation, kabel mm
147
Vid slutlig installation, kabel mm
103
Under hantering och installation, kabel cm
15
Vid slutlig installation, kabel cm
10
Under hantering och installation, kabel m
0.15
Vid slutlig installation, kabel m
0.1
Max. dragkraft
Drag ögla kN
0.2
Dragstrumpa kN
0.1
Motstånd 20 ° C Ω/km
12,1
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
12,1
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6410006023172
Reka-kod
1146225
3x2,5/2,5
Elnummer
Storlek
Förpackning
Spänning
3x2,5/2,5
Nominell diameter för hela kabeln mm
13
Kabelns nominella vikt kg/km
254
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
2.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
3
Min. böjningsradie
Under hantering och installation, kabel mm
156
Vid slutlig installation, kabel mm
109
Under hantering och installation, kabel cm
16
Vid slutlig installation, kabel cm
11
Under hantering och installation, kabel m
0.16
Vid slutlig installation, kabel m
0.11
Max. dragkraft
Drag ögla kN
0.4
Dragstrumpa kN
0.1
Motstånd 20 ° C Ω/km
7,41
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
7,41
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6410006023196
Reka-kod
1146226
3x6/6
Elnummer
Storlek
Förpackning
Spänning
3x6/6
Nominell diameter för hela kabeln mm
15
Kabelns nominella vikt kg/km
437
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
6
Nominell tjocklek på isolering mm
0.7
Antal ledningar
3
Min. böjningsradie
Under hantering och installation, kabel mm
185
Vid slutlig installation, kabel mm
130
Under hantering och installation, kabel cm
19
Vid slutlig installation, kabel cm
13
Under hantering och installation, kabel m
0.18
Vid slutlig installation, kabel m
0.13
Max. dragkraft
Drag ögla kN
0.9
Dragstrumpa kN
0.3
Motstånd 20 ° C Ω/km
3,08
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
3,08
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6410006023257
Reka-kod
1146228
Nominell diameter för hela kabeln mm
15
Kabelns nominella vikt kg/km
437
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
6
Nominell tjocklek på isolering mm
0.7
Antal ledningar
3
Min. böjningsradie
Under hantering och installation, kabel mm
185
Vid slutlig installation, kabel mm
130
Under hantering och installation, kabel cm
19
Vid slutlig installation, kabel cm
13
Under hantering och installation, kabel m
0.18
Vid slutlig installation, kabel m
0.13
Max. dragkraft
Drag ögla kN
0.9
Dragstrumpa kN
0.3
Motstånd 20 ° C Ω/km
3,08
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
3,08
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6410006023301
Reka-kod
1146228
3x10/10
Elnummer
Storlek
Förpackning
Spänning
3x10/10
Nominell diameter för hela kabeln mm
17
Kabelns nominella vikt kg/km
622
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
10
Nominell tjocklek på isolering mm
0.7
Antal ledningar
3
Min. böjningsradie
Under hantering och installation, kabel mm
209
Vid slutlig installation, kabel mm
147
Under hantering och installation, kabel cm
21
Vid slutlig installation, kabel cm
15
Under hantering och installation, kabel m
0.21
Vid slutlig installation, kabel m
0.15
Max. dragkraft
Drag ögla kN
1.5
Dragstrumpa kN
0.5
Motstånd 20 ° C Ω/km
1,83
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
1,83
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6438176219454
Reka-kod
1256169
4x2,5/2,5
Elnummer
Storlek
Förpackning
Spänning
4x2,5/2,5
Nominell diameter för hela kabeln mm
14
Kabelns nominella vikt kg/km
292
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
2.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
4
Min. böjningsradie
Under hantering och installation, kabel mm
166
Vid slutlig installation, kabel mm
116
Under hantering och installation, kabel cm
17
Vid slutlig installation, kabel cm
12
Under hantering och installation, kabel m
0.17
Vid slutlig installation, kabel m
0.12
Max. dragkraft
Drag ögla kN
0.5
Dragstrumpa kN
0.2
Motstånd 20 ° C Ω/km
7,41
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
7,41
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6410006023639
Reka-kod
1146306
Nominell diameter för hela kabeln mm
14
Kabelns nominella vikt kg/km
292
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
2.5
Nominell tjocklek på isolering mm
0.7
Antal ledningar
4
Min. böjningsradie
Under hantering och installation, kabel mm
166
Vid slutlig installation, kabel mm
116
Under hantering och installation, kabel cm
17
Vid slutlig installation, kabel cm
12
Under hantering och installation, kabel m
0.17
Vid slutlig installation, kabel m
0.12
Max. dragkraft
Drag ögla kN
0.5
Dragstrumpa kN
0.2
Motstånd 20 ° C Ω/km
7,41
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
7,41
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6410006023646
Reka-kod
1146306
4x6/6
Elnummer
Storlek
Förpackning
Spänning
4x6/6
Nominell diameter för hela kabeln mm
17
Kabelns nominella vikt kg/km
521
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
6
Nominell tjocklek på isolering mm
0.7
Antal ledningar
4
Min. böjningsradie
Under hantering och installation, kabel mm
198
Vid slutlig installation, kabel mm
139
Under hantering och installation, kabel cm
20
Vid slutlig installation, kabel cm
14
Under hantering och installation, kabel m
0.2
Vid slutlig installation, kabel m
0.14
Max. dragkraft
Drag ögla kN
1.2
Dragstrumpa kN
0.4
Motstånd 20 ° C Ω/km
3,08
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
3,08
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6410006023004
Reka-kod
1146308
Nominell diameter för hela kabeln mm
17
Kabelns nominella vikt kg/km
521
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
6
Nominell tjocklek på isolering mm
0.7
Antal ledningar
4
Min. böjningsradie
Under hantering och installation, kabel mm
198
Vid slutlig installation, kabel mm
139
Under hantering och installation, kabel cm
20
Vid slutlig installation, kabel cm
14
Under hantering och installation, kabel m
0.2
Vid slutlig installation, kabel m
0.14
Max. dragkraft
Drag ögla kN
1.2
Dragstrumpa kN
0.4
Motstånd 20 ° C Ω/km
3,08
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
3,08
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6410006023219
Reka-kod
1146308
4x10/10
Elnummer
Storlek
Förpackning
Spänning
4x10/10
Nominell diameter för hela kabeln mm
19
Kabelns nominella vikt kg/km
738
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
10
Nominell tjocklek på isolering mm
0.7
Antal ledningar
4
Min. böjningsradie
Under hantering och installation, kabel mm
225
Vid slutlig installation, kabel mm
157
Under hantering och installation, kabel cm
22
Vid slutlig installation, kabel cm
16
Under hantering och installation, kabel m
0.23
Vid slutlig installation, kabel m
0.16
Max. dragkraft
Drag ögla kN
2
Dragstrumpa kN
0.6
Motstånd 20 ° C Ω/km
1,83
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km
1,83
Lägsta kabeltemperatur under transport °C
-25
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6438176219515
Reka-kod
1256269
