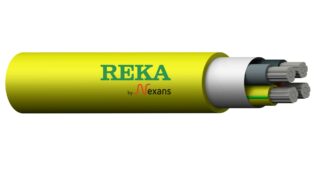

AXQJ / AXCMK-HF / IFSI-Al

Ladda ner produktgruppdatablad

Aluminiumkraftkabel för fast installation innomhus och utomhus. Får förläggas direkt i mark. Installationen skall utföras enligt regelverket i respektive land. Kabeln är halogenfri och flamskyddad enligt CPR-klass Dca-s2,d2,a2.

Standarder SFS 5546, SS 424 14 18, HD 604 5 I & D, IEC 60502-1
Reaktion vid brand Dca-s2,d2,a2
CPR - DoP 2021002_DOP.pdf
2021013_DOP.pdf
Ledare 16 mm² rund aluminiumtråd, EN/IEC 60228 klass 1
25 mm² fåtrådig, rund aluminiumledare EN/IEC 60228 klass 2
35-300 mm² fåtrådig, sektorformad aluminiumledare EN/IEC 60228 klass 2
Isolering Tvärbunden polyeten XLPE
Core Identification (alla färgkombinationer i kabelfamiljen) Brun, svart, grå
Blå, brun, svart, grå
Inre täckning Plastband
Metallskärm Koppartrådar och koppartejp
Overheath UV-skyddad polyolefinblandning
Överdragets färg Svart

3x35/16

Elnummer Storlek Förpackning Spänning

3x35/16

Nominell diameter för hela kabeln mm 22
Kabelns nominella vikt kg/km 678
Ledarmaterial Aluminium
Nominellt tvärsnittsarea för ledare mm2 35
Nominell tjocklek på isolering mm 0.9
Antal ledningar 3
Min. böjningsradie
Under hantering och installation fasledare cm 17
Under hantering och installation, kabel cm 27
I slutlig installation fasledare cm 12
Vid slutlig installation, kabel cm 19
Under hantering och installation, kabel m 0.27
Vid slutlig installation, kabel m 0.19
Max. dragkraft
Drag ögla kN 1.6
Dragstrumpa kN 1.6
Motstånd 20 ° C Ω/km 0,868
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176114155
Reka-kod 1256513

3x50/16

Elnummer Storlek Förpackning Spänning

3x50/16

Nominell diameter för hela kabeln mm 24
Kabelns nominella vikt kg/km 817
Ledarmaterial Aluminium
Nominellt tvärsnittsarea för ledare mm2 50
Nominell tjocklek på isolering mm 1
Antal ledningar 3
Min. böjningsradie
Under hantering och installation fasledare cm 20
Under hantering och installation, kabel cm 29
I slutlig installation fasledare cm 14
Vid slutlig installation, kabel cm 20
Under hantering och installation, kabel m 0.28
Vid slutlig installation, kabel m 0.2
Max. dragkraft
Drag ögla kN 2.3
Dragstrumpa kN 2.3
Motstånd 20 ° C Ω/km 0,641
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176114179
Reka-kod 1256514
Nominell diameter för hela kabeln mm 24
Kabelns nominella vikt kg/km 817
Ledarmaterial Aluminium
Nominellt tvärsnittsarea för ledare mm2 50
Nominell tjocklek på isolering mm 1
Antal ledningar 3
Min. böjningsradie
Under hantering och installation fasledare cm 20
Under hantering och installation, kabel cm 29
I slutlig installation fasledare cm 14
Vid slutlig installation, kabel cm 20
Under hantering och installation, kabel m 0.28
Vid slutlig installation, kabel m 0.2
Max. dragkraft
Drag ögla kN 2.3
Dragstrumpa kN 2.3
Motstånd 20 ° C Ω/km 0,641
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176114162
Reka-kod 1256514

3x70/21

Elnummer Storlek Förpackning Spänning

3x70/21

Nominell diameter för hela kabeln mm 28
Kabelns nominella vikt kg/km 1127
Ledarmaterial Aluminium
Nominellt tvärsnittsarea för ledare mm2 70
Nominell tjocklek på isolering mm 1.1
Antal ledningar 3
Min. böjningsradie
Under hantering och installation fasledare cm 24
Under hantering och installation, kabel cm 33
I slutlig installation fasledare cm 17
Vid slutlig installation, kabel cm 23
Under hantering och installation, kabel m 0.33
Vid slutlig installation, kabel m 0.23
Max. dragkraft
Drag ögla kN 3.2
Dragstrumpa kN 3.2
Motstånd 20 ° C Ω/km 0,443
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,868
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176114193
Reka-kod 1256515
Nominell diameter för hela kabeln mm 28
Kabelns nominella vikt kg/km 1127
Ledarmaterial Aluminium
Nominellt tvärsnittsarea för ledare mm2 70
Nominell tjocklek på isolering mm 1.1
Antal ledningar 3
Min. böjningsradie
Under hantering och installation fasledare cm 24
Under hantering och installation, kabel cm 33
I slutlig installation fasledare cm 17
Vid slutlig installation, kabel cm 23
Under hantering och installation, kabel m 0.33
Vid slutlig installation, kabel m 0.23
Max. dragkraft
Drag ögla kN 3.2
Dragstrumpa kN 3.2
Motstånd 20 ° C Ω/km 0,443
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,868
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176114186
Reka-kod 1256515

3x95/29

Elnummer Storlek Förpackning Spänning

3x95/29

Nominell diameter för hela kabeln mm 32
Kabelns nominella vikt kg/km 1480
Ledarmaterial Aluminium
Nominellt tvärsnittsarea för ledare mm2 95
Nominell tjocklek på isolering mm 1.1
Antal ledningar 3
Min. böjningsradie
Under hantering och installation fasledare cm 27
Under hantering och installation, kabel cm 39
I slutlig installation fasledare cm 19
Vid slutlig installation, kabel cm 27
Under hantering och installation, kabel m 0.39
Vid slutlig installation, kabel m 0.27
Max. dragkraft
Drag ögla kN 4.3
Dragstrumpa kN 4.3
Motstånd 20 ° C Ω/km 0,320
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,641
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176114209
Reka-kod 1256516

3x120/41

Elnummer Storlek Förpackning Spänning

3x120/41

Nominell diameter för hela kabeln mm 36
Kabelns nominella vikt kg/km 1898
Ledarmaterial Aluminium
Nominellt tvärsnittsarea för ledare mm2 120
Nominell tjocklek på isolering mm 1.2
Antal ledningar 3
Min. böjningsradie
Under hantering och installation fasledare cm 31
Under hantering och installation, kabel cm 43
I slutlig installation fasledare cm 22
Vid slutlig installation, kabel cm 30
Under hantering och installation, kabel m 0.43
Vid slutlig installation, kabel m 0.3
Max. dragkraft
Drag ögla kN 5.4
Dragstrumpa kN 5.4
Motstånd 20 ° C Ω/km 0,253
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,443
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176114223
Reka-kod 1256517

3x150/41

Elnummer Storlek Förpackning Spänning

3x150/41

Nominell diameter för hela kabeln mm 40
Kabelns nominella vikt kg/km 2223
Ledarmaterial Aluminium
Nominellt tvärsnittsarea för ledare mm2 150
Nominell tjocklek på isolering mm 1.4
Antal ledningar 3
Min. böjningsradie
Under hantering och installation fasledare cm 35
Under hantering och installation, kabel cm 47
I slutlig installation fasledare cm 24
Vid slutlig installation, kabel cm 33
Under hantering och installation, kabel m 0.47
Vid slutlig installation, kabel m 0.33
Max. dragkraft
Drag ögla kN 6.8
Dragstrumpa kN 6.8
Motstånd 20 ° C Ω/km 0,206
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,443
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176114247
Reka-kod 1256518

3x185/57

Elnummer Storlek Förpackning Spänning

3x185/57

Nominell diameter för hela kabeln mm 45
Kabelns nominella vikt kg/km 2794
Ledarmaterial Aluminium
Nominellt tvärsnittsarea för ledare mm2 185
Nominell tjocklek på isolering mm 1.6
Antal ledningar 3
Min. böjningsradie
Under hantering och installation fasledare cm 38
Under hantering och installation, kabel cm 54
I slutlig installation fasledare cm 27
Vid slutlig installation, kabel cm 38
Under hantering och installation, kabel m 0.54
Vid slutlig installation, kabel m 0.38
Max. dragkraft
Drag ögla kN 8.3
Dragstrumpa kN 8.3
Motstånd 20 ° C Ω/km 0,164
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,320
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176114261
Reka-kod 1256519

3x240/72

Elnummer Storlek Förpackning Spänning

3x240/72

Nominell diameter för hela kabeln mm 48
Kabelns nominella vikt kg/km 3563
Ledarmaterial Aluminium
Nominellt tvärsnittsarea för ledare mm2 240
Nominell tjocklek på isolering mm 1.7
Antal ledningar 3
Min. böjningsradie
Under hantering och installation fasledare cm 43
Under hantering och installation, kabel cm 58
I slutlig installation fasledare cm 30
Vid slutlig installation, kabel cm 41
Under hantering och installation, kabel m 0.58
Vid slutlig installation, kabel m 0.41
Max. dragkraft
Drag ögla kN 10.8
Dragstrumpa kN 8.5
Motstånd 20 ° C Ω/km 0,125
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,253
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176114285
Reka-kod 1256520

3x300/88

Elnummer Storlek Förpackning Spänning

3x300/88

Nominell diameter för hela kabeln mm 56
Kabelns nominella vikt kg/km 4424
Ledarmaterial Aluminium
Nominellt tvärsnittsarea för ledare mm2 300
Nominell tjocklek på isolering mm 1.8
Antal ledningar 3
Min. böjningsradie
Under hantering och installation fasledare cm 50
Under hantering och installation, kabel cm 67
I slutlig installation fasledare cm 35
Vid slutlig installation, kabel cm 47
Under hantering och installation, kabel m 0.67
Vid slutlig installation, kabel m 0.47
Max. dragkraft
Drag ögla kN 13.5
Dragstrumpa kN 8.5
Motstånd 20 ° C Ω/km 0,100
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,206
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176114308
Reka-kod 1256521

4x25/16

Elnummer Storlek Förpackning Spänning

4x25/16

Nominell diameter för hela kabeln mm 24
Kabelns nominella vikt kg/km 695
Ledarmaterial Aluminium
Nominellt tvärsnittsarea för ledare mm2 25
Nominell tjocklek på isolering mm 0.9
Antal ledningar 4
Min. böjningsradie
Under hantering och installation fasledare cm 9
Under hantering och installation, kabel cm 29
I slutlig installation fasledare cm 6
Vid slutlig installation, kabel cm 20
Under hantering och installation, kabel m 0.29
Vid slutlig installation, kabel m 0.2
Max. dragkraft
Drag ögla kN 1.5
Dragstrumpa kN 1.5
Motstånd 20 ° C Ω/km 1,20
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176114414
Reka-kod 1256523

4x35/16

Elnummer Storlek Förpackning Spänning

4x35/16

Nominell diameter för hela kabeln mm 24
Kabelns nominella vikt kg/km 811
Ledarmaterial Aluminium
Nominellt tvärsnittsarea för ledare mm2 35
Nominell tjocklek på isolering mm 0.9
Antal ledningar 4
Min. böjningsradie
Under hantering och installation fasledare cm 16
Under hantering och installation, kabel cm 29
I slutlig installation fasledare cm 11
Vid slutlig installation, kabel cm 20
Under hantering och installation, kabel m 0.29
Vid slutlig installation, kabel m 0.2
Max. dragkraft
Drag ögla kN 2.1
Dragstrumpa kN 2.1
Motstånd 20 ° C Ω/km 0,868
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176114438
Reka-kod 1256524

4x50/16

Elnummer Storlek Förpackning Spänning

4x50/16

Nominell diameter för hela kabeln mm 28
Kabelns nominella vikt kg/km 1025
Ledarmaterial Aluminium
Nominellt tvärsnittsarea för ledare mm2 50
Nominell tjocklek på isolering mm 1
Antal ledningar 4
Min. böjningsradie
Under hantering och installation fasledare cm 19
Under hantering och installation, kabel cm 34
I slutlig installation fasledare cm 13
Vid slutlig installation, kabel cm 24
Under hantering och installation, kabel m 0.34
Vid slutlig installation, kabel m 0.24
Max. dragkraft
Drag ögla kN 3
Dragstrumpa kN 3
Motstånd 20 ° C Ω/km 0,641
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,15
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176114445
Reka-kod 1256525

4x70/21

Elnummer Storlek Förpackning Spänning

4x70/21

Nominell diameter för hela kabeln mm 31
Kabelns nominella vikt kg/km 1394
Ledarmaterial Aluminium
Nominellt tvärsnittsarea för ledare mm2 70
Nominell tjocklek på isolering mm 1.1
Antal ledningar 4
Min. böjningsradie
Under hantering och installation fasledare cm 23
Under hantering och installation, kabel cm 38
I slutlig installation fasledare cm 16
Vid slutlig installation, kabel cm 26
Under hantering och installation, kabel m 0.38
Vid slutlig installation, kabel m 0.26
Max. dragkraft
Drag ögla kN 4.2
Dragstrumpa kN 4.2
Motstånd 20 ° C Ω/km 0,443
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,868
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176114476
Reka-kod 1256526

4x95/29

Elnummer Storlek Förpackning Spänning

4x95/29

Nominell diameter för hela kabeln mm 35
Kabelns nominella vikt kg/km 1816
Ledarmaterial Aluminium
Nominellt tvärsnittsarea för ledare mm2 95
Nominell tjocklek på isolering mm 1.1
Antal ledningar 4
Min. böjningsradie
Under hantering och installation fasledare cm 26
Under hantering och installation, kabel cm 43
I slutlig installation fasledare cm 18
Vid slutlig installation, kabel cm 30
Under hantering och installation, kabel m 0.42
Vid slutlig installation, kabel m 0.3
Max. dragkraft
Drag ögla kN 5.7
Dragstrumpa kN 5.7
Motstånd 20 ° C Ω/km 0,320
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,641
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176114483
Reka-kod 1256527

4x120/41

Elnummer Storlek Förpackning Spänning

4x120/41

Nominell diameter för hela kabeln mm 41
Kabelns nominella vikt kg/km 2341
Ledarmaterial Aluminium
Nominellt tvärsnittsarea för ledare mm2 120
Nominell tjocklek på isolering mm 1.2
Antal ledningar 4
Min. böjningsradie
Under hantering och installation fasledare cm 29
Under hantering och installation, kabel cm 49
I slutlig installation fasledare cm 20
Vid slutlig installation, kabel cm 34
Under hantering och installation, kabel m 0.49
Vid slutlig installation, kabel m 0.34
Max. dragkraft
Drag ögla kN 7.2
Dragstrumpa kN 7.2
Motstånd 20 ° C Ω/km 0,253
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,443
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176114506
Reka-kod 1256528

4x150/41

Elnummer Storlek Förpackning Spänning

4x150/41

Nominell diameter för hela kabeln mm 45
Kabelns nominella vikt kg/km 2791
Ledarmaterial Aluminium
Nominellt tvärsnittsarea för ledare mm2 150
Nominell tjocklek på isolering mm 1.4
Antal ledningar 4
Min. böjningsradie
Under hantering och installation fasledare cm 32
Under hantering och installation, kabel cm 54
I slutlig installation fasledare cm 23
Vid slutlig installation, kabel cm 38
Under hantering och installation, kabel m 0.54
Vid slutlig installation, kabel m 0.38
Max. dragkraft
Drag ögla kN 9
Dragstrumpa kN 8.5
Motstånd 20 ° C Ω/km 0,206
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,443
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176114520
Reka-kod 1256529

4x185/57

Elnummer Storlek Förpackning Spänning

4x185/57

Nominell diameter för hela kabeln mm 50
Kabelns nominella vikt kg/km 3456
Ledarmaterial Aluminium
Nominellt tvärsnittsarea för ledare mm2 185
Nominell tjocklek på isolering mm 1.6
Antal ledningar 4
Min. böjningsradie
Under hantering och installation fasledare cm 37
Under hantering och installation, kabel cm 60
I slutlig installation fasledare cm 26
Vid slutlig installation, kabel cm 42
Under hantering och installation, kabel m 0.6
Vid slutlig installation, kabel m 0.42
Max. dragkraft
Drag ögla kN 11.1
Dragstrumpa kN 8.5
Motstånd 20 ° C Ω/km 0,164
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,320
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176114544
Reka-kod 1256530

4x240/72

Elnummer Storlek Förpackning Spänning

4x240/72

Nominell diameter för hela kabeln mm 57
Kabelns nominella vikt kg/km 4480
Ledarmaterial Aluminium
Nominellt tvärsnittsarea för ledare mm2 240
Nominell tjocklek på isolering mm 1.7
Antal ledningar 4
Min. böjningsradie
Under hantering och installation fasledare cm 43
Under hantering och installation, kabel cm 68
I slutlig installation fasledare cm 30
Vid slutlig installation, kabel cm 48
Under hantering och installation, kabel m 0.68
Vid slutlig installation, kabel m 0.47
Max. dragkraft
Drag ögla kN 14.4
Dragstrumpa kN 8.5
Motstånd 20 ° C Ω/km 0,125
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,253
Lägsta kabeltemperatur under transport °C -25
Lägsta kabeltemperatur under hantering och installation °C -15
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176114568
Reka-kod 1256531
