SE-N1XE-U
Ladda ner produktgruppdatablad

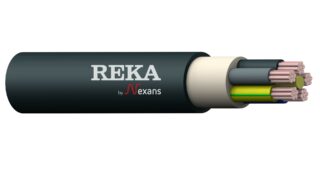

Koppar kraftkabel för fast installation innomhus och utomhus. Får förläggas direkt i mark och även att plogas ner. Ledarisoleringen måste skyddas mot UV-strålning. Installationen skall utföras enligt regelverket i respektive land. Kabeln är halogenfri, men inte brandresistent.
| Standarder | SEK TS 424 14 18-1, HD 603 5 O |
|---|---|
| Reaktion vid brand | Fca |
| CPR - DoP | 2024002_DOP.pdf |
| Ledare | Entrådig, rund kopparledare,EN/IEC 60228 klass 1 |
| Isolering | Tvärbunden polyeten XLPE |
| Core Identification (alla färgkombinationer i kabelfamiljen) | Gulgrön, brun, svart, grå Gulgrön, blå, brun, svart, grå |
| Inre täckning | Plastband |
| Overheath | UV-skyddad polyetenblandning PELLD |
| Överdragets färg | Svart |
4G10 BK
Elnummer
Storlek
Förpackning
Spänning
4G10 BK
Nominell diameter för hela kabeln mm
18
Kabelns nominella vikt kg/km
600
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
10
Nominell tjocklek på isolering mm
0.7
Antal ledningar
4
Min. böjningsradie
Under hantering och installation, kabel mm
210
Vid slutlig installation, kabel mm
147
Under hantering och installation, kabel cm
21
Vid slutlig installation, kabel cm
15
Under hantering och installation, kabel m
0.21
Vid slutlig installation, kabel m
0.15
Max. dragkraft
Drag ögla kN
2
Dragstrumpa kN
0.6
Motstånd 20 ° C Ω/km
1,83
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6438176218891
Reka-kod
1255294
4G10 YE
Elnummer
Storlek
Förpackning
Spänning
4G10 YE
Nominell diameter för hela kabeln mm
18
Kabelns nominella vikt kg/km
595
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
10
Nominell tjocklek på isolering mm
0.7
Antal ledningar
4
Min. böjningsradie
Under hantering och installation, kabel mm
210
Vid slutlig installation, kabel mm
147
Under hantering och installation, kabel cm
21
Vid slutlig installation, kabel cm
15
Under hantering och installation, kabel m
0.21
Vid slutlig installation, kabel m
0.15
Max. dragkraft
Drag ögla kN
2
Dragstrumpa kN
0.6
Motstånd 20 ° C Ω/km
1,83
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6438176218914
Reka-kod
1255293
5G10 BK
Elnummer
Storlek
Förpackning
Spänning
5G10 BK
Nominell diameter för hela kabeln mm
19
Kabelns nominella vikt kg/km
728
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
10
Nominell tjocklek på isolering mm
0.7
Antal ledningar
5
Min. böjningsradie
Under hantering och installation, kabel mm
227
Vid slutlig installation, kabel mm
159
Under hantering och installation, kabel cm
23
Vid slutlig installation, kabel cm
16
Under hantering och installation, kabel m
0.23
Vid slutlig installation, kabel m
0.16
Max. dragkraft
Drag ögla kN
2.5
Dragstrumpa kN
0.8
Motstånd 20 ° C Ω/km
1,83
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6438176218938
Reka-kod
1255296
5G10 YE
Elnummer
Storlek
Förpackning
Spänning
5G10 YE
Nominell diameter för hela kabeln mm
19
Kabelns nominella vikt kg/km
728
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare mm2
10
Nominell tjocklek på isolering mm
0.7
Antal ledningar
5
Min. böjningsradie
Under hantering och installation, kabel mm
227
Vid slutlig installation, kabel mm
159
Under hantering och installation, kabel cm
23
Vid slutlig installation, kabel cm
16
Under hantering och installation, kabel m
0.23
Vid slutlig installation, kabel m
0.16
Max. dragkraft
Drag ögla kN
2.5
Dragstrumpa kN
0.8
Motstånd 20 ° C Ω/km
1,83
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-15
Lägsta kabeltemperatur under drift °C
-40
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6438176218952
Reka-kod
1255295
