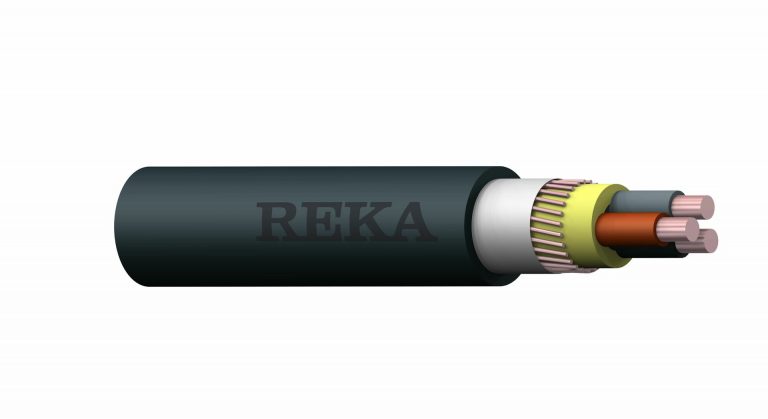

EXQJ
För fast förläggning inom och utomhus samt i rör och mark.
| Standarder | SFS 5546:2020, SS 424 14 18:2007, HD 604 S1:1994/A3:2005 Part 5 Section I and D, IEC 60502-1:2004 |
|---|---|
| Reaktion vid brand | Dca-s2,d2,a2 |
| HLR - DoP | 2017023_DOP.pdf |
| Ledare | Entrådig, rund kopparledare,EN/IEC 60228 klass 1 |
| Isolering | Halogenfri PEX |
| Core Identification (alla färgkombinationer i kabelfamiljen) |
blå, brun brun, svart, grå blå, brun, svart, grå |
| Inre täckning | plastband |
| Metallskärm | Koppartrådar och koppartejp |
| Overheath | UV-skyddad, halogenfri polyolefinblandning |
| Överdragets färg | Svart |
2x2,5/2,5
Elnummer
Storlek
Förpackning (m)
Spänning
2x2,5/2,5
Nominell diameter för hela kabeln (mm)
13
Kabelns nominella vikt (kg/m)
235
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare (mm2)
0
Nominell storlek på metallskärm (mm2)
2.5
Böjningsradie
Under hantering och installation, kabel (cm)
151
Vid slutlig installation, kabel (cm)
105
Under hantering och installation, kabel (cm)
15
Vid slutlig installation, kabel (cm)
11
Under hantering och installation, kabel (m)
0.15
Vid slutlig installation, kabel (m)
0.11
Dragkraft
Drag ögla (kN)
0.1
Dragstrumpa (kN)
0.1
Motstånd 20 ° C (ohm/km)
7.41
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km)
7.41
Lägsta kabeltemperatur under transport (°C)
-25
Lägsta kabeltemperatur under hantering och installation (°C)
-15
Lägsta kabeltemperatur under drift (°C)
-50
Max ledartemperatur vid normal drift (°C)
90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C)
0.36
Max ledartemperatur under kortslutning (högst 5 sek.) (°C)
250
EAN-kod
6438176219393
Reka-kod
1146106
3x1,5/1,5
Elnummer
Storlek
Förpackning (m)
Spänning
3x1,5/1,5
Nominell diameter för hela kabeln (mm)
12
Kabelns nominella vikt (kg/m)
205
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare (mm2)
0
Nominell storlek på metallskärm (mm2)
1.5
Böjningsradie
Under hantering och installation, kabel (cm)
147
Vid slutlig installation, kabel (cm)
103
Under hantering och installation, kabel (cm)
15
Vid slutlig installation, kabel (cm)
10
Under hantering och installation, kabel (m)
0.15
Vid slutlig installation, kabel (m)
0.1
Dragkraft
Drag ögla (kN)
0.1
Dragstrumpa (kN)
0.1
Motstånd 20 ° C (ohm/km)
12.1
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km)
12.1
Lägsta kabeltemperatur under transport (°C)
-25
Lägsta kabeltemperatur under hantering och installation (°C)
-15
Lägsta kabeltemperatur under drift (°C)
-50
Max ledartemperatur vid normal drift (°C)
90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C)
0.21
Max ledartemperatur under kortslutning (högst 5 sek.) (°C)
250
EAN-kod
6410006023172
Reka-kod
1146225
3x2,5/2,5
Elnummer
Storlek
Förpackning (m)
Spänning
3x2,5/2,5
Nominell diameter för hela kabeln (mm)
13
Kabelns nominella vikt (kg/m)
254
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare (mm2)
0
Nominell storlek på metallskärm (mm2)
2.5
Böjningsradie
Under hantering och installation, kabel (cm)
156
Vid slutlig installation, kabel (cm)
109
Under hantering och installation, kabel (cm)
16
Vid slutlig installation, kabel (cm)
11
Under hantering och installation, kabel (m)
0.16
Vid slutlig installation, kabel (m)
0.11
Dragkraft
Drag ögla (kN)
0.1
Dragstrumpa (kN)
0.2
Motstånd 20 ° C (ohm/km)
7.41
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km)
7.41
Lägsta kabeltemperatur under transport (°C)
-25
Lägsta kabeltemperatur under hantering och installation (°C)
-15
Lägsta kabeltemperatur under drift (°C)
-50
Max ledartemperatur vid normal drift (°C)
90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C)
0.36
Max ledartemperatur under kortslutning (högst 5 sek.) (°C)
250
EAN-kod
6410006023196
Reka-kod
1146226
3x6/6
Elnummer
Storlek
Förpackning (m)
Spänning
3x6/6
Nominell diameter för hela kabeln (mm)
15
Kabelns nominella vikt (kg/m)
437
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare (mm2)
0
Nominell storlek på metallskärm (mm2)
6
Böjningsradie
Under hantering och installation, kabel (cm)
185
Vid slutlig installation, kabel (cm)
130
Under hantering och installation, kabel (cm)
19
Vid slutlig installation, kabel (cm)
13
Under hantering och installation, kabel (m)
0.19
Vid slutlig installation, kabel (m)
0.13
Dragkraft
Drag ögla (kN)
0.3
Dragstrumpa (kN)
0.4
Motstånd 20 ° C (ohm/km)
3.08
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km)
3.08
Lägsta kabeltemperatur under transport (°C)
-25
Lägsta kabeltemperatur under hantering och installation (°C)
-15
Lägsta kabeltemperatur under drift (°C)
-50
Max ledartemperatur vid normal drift (°C)
90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C)
0.86
Max ledartemperatur under kortslutning (högst 5 sek.) (°C)
250
EAN-kod
6410006023257
Reka-kod
1146228
Nominell diameter för hela kabeln (mm)
15
Kabelns nominella vikt (kg/m)
437
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare (mm2)
0
Nominell storlek på metallskärm (mm2)
6
Böjningsradie
Under hantering och installation, kabel (cm)
185
Vid slutlig installation, kabel (cm)
130
Under hantering och installation, kabel (cm)
19
Vid slutlig installation, kabel (cm)
13
Under hantering och installation, kabel (m)
0.19
Vid slutlig installation, kabel (m)
0.13
Dragkraft
Drag ögla (kN)
0.3
Dragstrumpa (kN)
0.4
Motstånd 20 ° C (ohm/km)
3.08
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km)
3.08
Lägsta kabeltemperatur under transport (°C)
-25
Lägsta kabeltemperatur under hantering och installation (°C)
-15
Lägsta kabeltemperatur under drift (°C)
-50
Max ledartemperatur vid normal drift (°C)
90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C)
0.86
Max ledartemperatur under kortslutning (högst 5 sek.) (°C)
250
EAN-kod
6410006023301
Reka-kod
1146228
4x2,5/2,5
Elnummer
Storlek
Förpackning (m)
Spänning
4x2,5/2,5
Nominell diameter för hela kabeln (mm)
14
Kabelns nominella vikt (kg/m)
292
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare (mm2)
0
Nominell storlek på metallskärm (mm2)
2.5
Böjningsradie
Under hantering och installation, kabel (cm)
166
Vid slutlig installation, kabel (cm)
116
Under hantering och installation, kabel (cm)
17
Vid slutlig installation, kabel (cm)
12
Under hantering och installation, kabel (m)
0.17
Vid slutlig installation, kabel (m)
0.12
Dragkraft
Drag ögla (kN)
0.2
Dragstrumpa (kN)
0.2
Motstånd 20 ° C (ohm/km)
7.41
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km)
7.41
Lägsta kabeltemperatur under transport (°C)
-25
Lägsta kabeltemperatur under hantering och installation (°C)
-15
Lägsta kabeltemperatur under drift (°C)
-50
Max ledartemperatur vid normal drift (°C)
90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C)
0.36
Max ledartemperatur under kortslutning (högst 5 sek.) (°C)
250
EAN-kod
6410006023639
Reka-kod
1146306
Nominell diameter för hela kabeln (mm)
14
Kabelns nominella vikt (kg/m)
292
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare (mm2)
0
Nominell storlek på metallskärm (mm2)
2.5
Böjningsradie
Under hantering och installation, kabel (cm)
166
Vid slutlig installation, kabel (cm)
116
Under hantering och installation, kabel (cm)
17
Vid slutlig installation, kabel (cm)
12
Under hantering och installation, kabel (m)
0.17
Vid slutlig installation, kabel (m)
0.12
Dragkraft
Drag ögla (kN)
0.2
Dragstrumpa (kN)
0.2
Motstånd 20 ° C (ohm/km)
7.41
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km)
7.41
Lägsta kabeltemperatur under transport (°C)
-25
Lägsta kabeltemperatur under hantering och installation (°C)
-15
Lägsta kabeltemperatur under drift (°C)
-50
Max ledartemperatur vid normal drift (°C)
90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C)
0.36
Max ledartemperatur under kortslutning (högst 5 sek.) (°C)
250
EAN-kod
6410006023646
Reka-kod
1146306
4x6/6
Elnummer
Storlek
Förpackning (m)
Spänning
4x6/6
Nominell diameter för hela kabeln (mm)
17
Kabelns nominella vikt (kg/m)
521
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare (mm2)
0
Nominell storlek på metallskärm (mm2)
6
Böjningsradie
Under hantering och installation, kabel (cm)
198
Vid slutlig installation, kabel (cm)
139
Under hantering och installation, kabel (cm)
20
Vid slutlig installation, kabel (cm)
14
Under hantering och installation, kabel (m)
0.2
Vid slutlig installation, kabel (m)
0.14
Dragkraft
Drag ögla (kN)
0.4
Dragstrumpa (kN)
0.5
Motstånd 20 ° C (ohm/km)
3.08
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km)
3.08
Lägsta kabeltemperatur under transport (°C)
-25
Lägsta kabeltemperatur under hantering och installation (°C)
-15
Lägsta kabeltemperatur under drift (°C)
-50
Max ledartemperatur vid normal drift (°C)
90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C)
0.86
Max ledartemperatur under kortslutning (högst 5 sek.) (°C)
250
EAN-kod
6410006023004
Reka-kod
1146308
Nominell diameter för hela kabeln (mm)
17
Kabelns nominella vikt (kg/m)
521
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare (mm2)
0
Nominell storlek på metallskärm (mm2)
6
Böjningsradie
Under hantering och installation, kabel (cm)
198
Vid slutlig installation, kabel (cm)
139
Under hantering och installation, kabel (cm)
20
Vid slutlig installation, kabel (cm)
14
Under hantering och installation, kabel (m)
0.2
Vid slutlig installation, kabel (m)
0.14
Dragkraft
Drag ögla (kN)
0.4
Dragstrumpa (kN)
0.5
Motstånd 20 ° C (ohm/km)
3.08
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km)
3.08
Lägsta kabeltemperatur under transport (°C)
-25
Lägsta kabeltemperatur under hantering och installation (°C)
-15
Lägsta kabeltemperatur under drift (°C)
-50
Max ledartemperatur vid normal drift (°C)
90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C)
0.86
Max ledartemperatur under kortslutning (högst 5 sek.) (°C)
250
EAN-kod
6410006023219
Reka-kod
1146308
3x10/10
Elnummer
Storlek
Förpackning (m)
Spänning
3x10/10
Nominell diameter för hela kabeln (mm)
17
Kabelns nominella vikt (kg/m)
622
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare (mm2)
0
Nominell storlek på metallskärm (mm2)
10
Böjningsradie
Under hantering och installation, kabel (cm)
209
Vid slutlig installation, kabel (cm)
147
Under hantering och installation, kabel (cm)
21
Vid slutlig installation, kabel (cm)
15
Under hantering och installation, kabel (m)
0.21
Vid slutlig installation, kabel (m)
0.15
Dragkraft
Drag ögla (kN)
0.5
Dragstrumpa (kN)
0.6
Motstånd 20 ° C (ohm/km)
1.83
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km)
1.83
Lägsta kabeltemperatur under transport (°C)
-25
Lägsta kabeltemperatur under hantering och installation (°C)
-15
Lägsta kabeltemperatur under drift (°C)
-50
Max ledartemperatur vid normal drift (°C)
90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C)
1.4
Max ledartemperatur under kortslutning (högst 5 sek.) (°C)
250
EAN-kod
6438176219454
Reka-kod
1256169
4x10/10
Elnummer
Storlek
Förpackning (m)
Spänning
4x10/10
Nominell diameter för hela kabeln (mm)
19
Kabelns nominella vikt (kg/m)
738
Ledarmaterial
Koppar
Nominellt tvärsnittsarea för ledare (mm2)
0
Nominell storlek på metallskärm (mm2)
10
Böjningsradie
Under hantering och installation, kabel (cm)
225
Vid slutlig installation, kabel (cm)
157
Under hantering och installation, kabel (cm)
22
Vid slutlig installation, kabel (cm)
16
Under hantering och installation, kabel (m)
0.22
Vid slutlig installation, kabel (m)
0.16
Dragkraft
Drag ögla (kN)
0.6
Dragstrumpa (kN)
0.8
Motstånd 20 ° C (ohm/km)
1.83
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km)
1.83
Lägsta kabeltemperatur under transport (°C)
-25
Lägsta kabeltemperatur under hantering och installation (°C)
-15
Lägsta kabeltemperatur under drift (°C)
-50
Max ledartemperatur vid normal drift (°C)
90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C)
1.4
Max ledartemperatur under kortslutning (högst 5 sek.) (°C)
250
EAN-kod
6438176219515
Reka-kod
1256269
