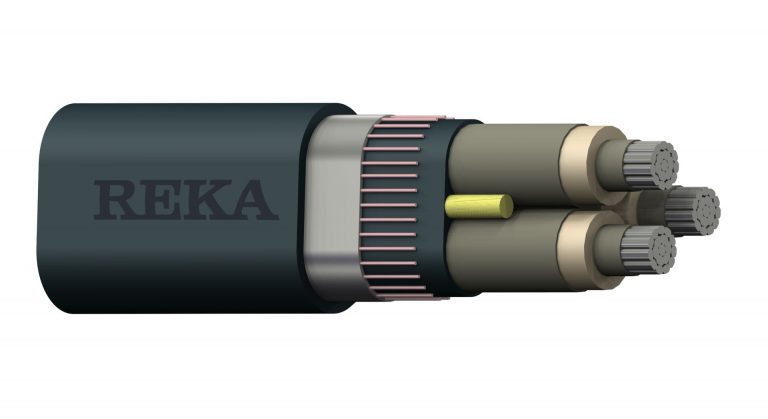

AXLJ-F TT

Standarder HD 620 S2:2010 Part 10 Secti
Ledare Fåtrådig, rund, längsvattentät aluminiumledare, EN/IEC 60228 klass 2
Överdragets färg Svart

1x50/16

Elnummer Storlek Förpackning (m) Spänning

1x50/16

Nominell diameter för hela kabeln (mm) 23
Kabelns nominella vikt (kg/m) 520
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 8
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 3.4
Nominell diameter över isoleringen utan isoleringsskärm (mm) 15.2
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 16
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 345
Vid slutlig installation, kabel (cm) 242
Under hantering och installation fasledare (cm) 0.38
I slutlig installation fasledare (cm) 0.27
Dragkraft
Drag ögla (kN) 2.5
Dragstrumpa (kN) 0.8
Motstånd 20 ° C (ohm/km) 0.641
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 1.15
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 4.7
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 2.4
EAN-kod 6438176214848
Reka-kod 1186342
Nominell diameter för hela kabeln (mm) 27
Kabelns nominella vikt (kg/m) 636
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 8
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 5.5
Nominell diameter över isoleringen utan isoleringsskärm (mm) 18.9
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 16
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 405
Vid slutlig installation, kabel (cm) 284
Under hantering och installation fasledare (cm) 0.42
I slutlig installation fasledare (cm) 0.29
Dragkraft
Drag ögla (kN) 2.5
Dragstrumpa (kN) 0.8
Motstånd 20 ° C (ohm/km) 0.641
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 1.15
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 4.7
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 2.3
EAN-kod 6438176215388
Reka-kod 1186382

1x95/16

Elnummer Storlek Förpackning (m) Spänning

1x95/16

Nominell diameter för hela kabeln (mm) 27
Kabelns nominella vikt (kg/m) 698
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 11.1
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 3.4
Nominell diameter över isoleringen utan isoleringsskärm (mm) 18.4
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 16
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 405
Vid slutlig installation, kabel (cm) 284
Under hantering och installation fasledare (cm) 0.42
I slutlig installation fasledare (cm) 0.31
Dragkraft
Drag ögla (kN) 4.8
Dragstrumpa (kN) 1.4
Motstånd 20 ° C (ohm/km) 0.32
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 1.15
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 8.9
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 2.4
EAN-kod 6438176214862
Reka-kod 1181054
Nominell diameter för hela kabeln (mm) 30
Kabelns nominella vikt (kg/m) 852
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 11.1
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 5.5
Nominell diameter över isoleringen utan isoleringsskärm (mm) 22
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 16
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 450
Vid slutlig installation, kabel (cm) 315
Under hantering och installation fasledare (cm) 0.48
I slutlig installation fasledare (cm) 0.34
Dragkraft
Drag ögla (kN) 4.8
Dragstrumpa (kN) 1.4
Motstånd 20 ° C (ohm/km) 0.32
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 1.15
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 8.9
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 2.3
EAN-kod 6438176215401
Reka-kod 1186384

1x95/25

Elnummer Storlek Förpackning (m) Spänning

1x95/25

Nominell diameter för hela kabeln (mm) 27
Kabelns nominella vikt (kg/m) 764
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 11.1
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 3.4
Nominell diameter över isoleringen utan isoleringsskärm (mm) 18.4
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 25
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 405
Vid slutlig installation, kabel (cm) 284
Under hantering och installation fasledare (cm) 0.42
I slutlig installation fasledare (cm) 0.31
Dragkraft
Drag ögla (kN) 4.8
Dragstrumpa (kN) 1.4
Motstånd 20 ° C (ohm/km) 0.32
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.727
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 8.9
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 3.4
EAN-kod 6438176217320
Reka-kod 1186354

1x150/25

Elnummer Storlek Förpackning (m) Spänning

1x150/25

Nominell diameter för hela kabeln (mm) 30
Kabelns nominella vikt (kg/m) 954
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 13.9
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 3.4
Nominell diameter över isoleringen utan isoleringsskärm (mm) 21.3
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 25
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 450
Vid slutlig installation, kabel (cm) 315
Under hantering och installation fasledare (cm) 0.47
I slutlig installation fasledare (cm) 0.34
Dragkraft
Drag ögla (kN) 7.5
Dragstrumpa (kN) 2.3
Motstånd 20 ° C (ohm/km) 0.206
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.727
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 14.1
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 3.4
EAN-kod 6438176214886
Reka-kod 1186356
Nominell diameter för hela kabeln (mm) 38
Kabelns nominella vikt (kg/m) 1360
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 13.9
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 8
Nominell diameter över isoleringen utan isoleringsskärm (mm) 29.5
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 25
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 570
Vid slutlig installation, kabel (cm) 399
Under hantering och installation fasledare (cm) 0.62
I slutlig installation fasledare (cm) 0.43
Dragkraft
Drag ögla (kN) 7.5
Dragstrumpa (kN) 2.3
Motstånd 20 ° C (ohm/km) 0.206
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.727
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 14.1
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 3.4
EAN-kod 6438176217498
Reka-kod 1186376

1x240/25

Elnummer Storlek Förpackning (m) Spänning

1x240/25

Nominell diameter för hela kabeln (mm) 34
Kabelns nominella vikt (kg/m) 1296
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 18
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 3.4
Nominell diameter över isoleringen utan isoleringsskärm (mm) 25.2
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 25
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 510
Vid slutlig installation, kabel (cm) 357
Under hantering och installation fasledare (cm) 0.53
I slutlig installation fasledare (cm) 0.39
Dragkraft
Drag ögla (kN) 12
Dragstrumpa (kN) 3.6
Motstånd 20 ° C (ohm/km) 0.125
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.727
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 22.6
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 3.4
EAN-kod 6438176214923
Reka-kod 1186358
Nominell diameter för hela kabeln (mm) 38
Kabelns nominella vikt (kg/m) 1501
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 18
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 5.5
Nominell diameter över isoleringen utan isoleringsskärm (mm) 29.2
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 25
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 570
Vid slutlig installation, kabel (cm) 399
Under hantering och installation fasledare (cm) 0.59
I slutlig installation fasledare (cm) 0.41
Dragkraft
Drag ögla (kN) 12
Dragstrumpa (kN) 3.6
Motstånd 20 ° C (ohm/km) 0.125
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.727
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 22.6
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 3.4
EAN-kod 6438176215487
Reka-kod 1186388

1x240/35

Elnummer Storlek Förpackning (m) Spänning

1x240/35

Nominell diameter för hela kabeln (mm) 34
Kabelns nominella vikt (kg/m) 1372
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 18
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 3.4
Nominell diameter över isoleringen utan isoleringsskärm (mm) 25.2
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 35
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 510
Vid slutlig installation, kabel (cm) 357
Under hantering och installation fasledare (cm) 0.53
I slutlig installation fasledare (cm) 0.39
Dragkraft
Drag ögla (kN) 12
Dragstrumpa (kN) 3.6
Motstånd 20 ° C (ohm/km) 0.125
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.524
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 22.6
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 4.7
EAN-kod 6438176216156
Reka-kod 1186698
Nominell diameter för hela kabeln (mm) 43
Kabelns nominella vikt (kg/m) 1829
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 18
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 8
Nominell diameter över isoleringen utan isoleringsskärm (mm) 33.6
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 35
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 645
Vid slutlig installation, kabel (cm) 452
Under hantering och installation fasledare (cm) 0.69
I slutlig installation fasledare (cm) 0.48
Dragkraft
Drag ögla (kN) 12
Dragstrumpa (kN) 3.6
Motstånd 20 ° C (ohm/km) 0.125
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.524
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 22.6
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 4.7
EAN-kod 6438176217559
Reka-kod 1186238

1x300/25

Elnummer Storlek Förpackning (m) Spänning

1x300/25

Nominell diameter för hela kabeln (mm) 36
Kabelns nominella vikt (kg/m) 1524
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 19.8
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 3.4
Nominell diameter över isoleringen utan isoleringsskärm (mm) 27.5
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 25
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 540
Vid slutlig installation, kabel (cm) 378
Under hantering och installation fasledare (cm) 0.57
I slutlig installation fasledare (cm) 0.42
Dragkraft
Drag ögla (kN) 15
Dragstrumpa (kN) 4.5
Motstånd 20 ° C (ohm/km) 0.1
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.524
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 28.3
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 3.4
EAN-kod 6438176214947
Reka-kod 1186359

1x400/35

Elnummer Storlek Förpackning (m) Spänning

1x400/35

Nominell diameter för hela kabeln (mm) 39
Kabelns nominella vikt (kg/m) 1803
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 22.4
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 3.4
Nominell diameter över isoleringen utan isoleringsskärm (mm) 29.7
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 35
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 585
Vid slutlig installation, kabel (cm) 410
Under hantering och installation fasledare (cm) 0.65
I slutlig installation fasledare (cm) 0.45
Dragkraft
Drag ögla (kN) 20
Dragstrumpa (kN) 6
Motstånd 20 ° C (ohm/km) 0.0778
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.524
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 37.8
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 4.7
EAN-kod 6438176214961
Reka-kod 1186360
Nominell diameter för hela kabeln (mm) 43
Kabelns nominella vikt (kg/m) 2050
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 22.4
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 5.5
Nominell diameter över isoleringen utan isoleringsskärm (mm) 33.6
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 35
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 645
Vid slutlig installation, kabel (cm) 452
Under hantering och installation fasledare (cm) 0.69
I slutlig installation fasledare (cm) 0.48
Dragkraft
Drag ögla (kN) 20
Dragstrumpa (kN) 6
Motstånd 20 ° C (ohm/km) 0.0778
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.524
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 37.8
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 4.7
EAN-kod 6438176215524
Reka-kod 1186390
Nominell diameter för hela kabeln (mm) 48
Kabelns nominella vikt (kg/m) 2319
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 22.4
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 8
Nominell diameter över isoleringen utan isoleringsskärm (mm) 38
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 35
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 720
Vid slutlig installation, kabel (cm) 504
Under hantering och installation fasledare (cm) 0.74
I slutlig installation fasledare (cm) 0.51
Dragkraft
Drag ögla (kN) 20
Dragstrumpa (kN) 6
Motstånd 20 ° C (ohm/km) 0.0778
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.524
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 37.8
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 4.7
EAN-kod 6438176217634
Reka-kod 1186380

1x500/35

Elnummer Storlek Förpackning (m) Spänning

1x500/35

Nominell diameter för hela kabeln (mm) 42
Kabelns nominella vikt (kg/m) 2220
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 25.7
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 3.4
Nominell diameter över isoleringen utan isoleringsskärm (mm) 32.9
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 35
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 630
Vid slutlig installation, kabel (cm) 441
Under hantering och installation fasledare (cm) 0.66
I slutlig installation fasledare (cm) 0.46
Dragkraft
Drag ögla (kN) 20
Dragstrumpa (kN) 7.5
Motstånd 20 ° C (ohm/km) 0.0605
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.524
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 47.2
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 4.7
EAN-kod 6438176214985
Reka-kod 1186361
Nominell diameter för hela kabeln (mm) 46
Kabelns nominella vikt (kg/m) 2486
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 25.7
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 5.5
Nominell diameter över isoleringen utan isoleringsskärm (mm) 36.9
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 35
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 690
Vid slutlig installation, kabel (cm) 483
Under hantering och installation fasledare (cm) 0.74
I slutlig installation fasledare (cm) 0.51
Dragkraft
Drag ögla (kN) 20
Dragstrumpa (kN) 7.5
Motstånd 20 ° C (ohm/km) 0.0605
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.524
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 47.2
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 4.7
EAN-kod 6438176215548
Reka-kod 1186669
Nominell diameter för hela kabeln (mm) 51
Kabelns nominella vikt (kg/m) 2797
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 25.7
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 8
Nominell diameter över isoleringen utan isoleringsskärm (mm) 41.3
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 35
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 765
Vid slutlig installation, kabel (cm) 536
Under hantering och installation fasledare (cm) 0.81
I slutlig installation fasledare (cm) 0.57
Dragkraft
Drag ögla (kN) 20
Dragstrumpa (kN) 7.5
Motstånd 20 ° C (ohm/km) 0.0605
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.524
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 47.2
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 4.7
EAN-kod 6438176217672
Reka-kod 1186699

1x630/35

Elnummer Storlek Förpackning (m) Spänning

1x630/35

Nominell diameter för hela kabeln (mm) 46
Kabelns nominella vikt (kg/m) 2740
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 29.3
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 3.4
Nominell diameter över isoleringen utan isoleringsskärm (mm) 36.6
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 35
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 690
Vid slutlig installation, kabel (cm) 483
Under hantering och installation fasledare (cm) 0.71
I slutlig installation fasledare (cm) 0.52
Dragkraft
Drag ögla (kN) 20
Dragstrumpa (kN) 8.5
Motstånd 20 ° C (ohm/km) 0.0469
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.524
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 59.5
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 4.7
EAN-kod 6438176215005
Reka-kod 1186362
Nominell diameter för hela kabeln (mm) 50
Kabelns nominella vikt (kg/m) 3023
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 29.3
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 5.5
Nominell diameter över isoleringen utan isoleringsskärm (mm) 40.6
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 35
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 750
Vid slutlig installation, kabel (cm) 525
Under hantering och installation fasledare (cm) 0.77
I slutlig installation fasledare (cm) 0.54
Dragkraft
Drag ögla (kN) 20
Dragstrumpa (kN) 8.5
Motstånd 20 ° C (ohm/km) 0.0469
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.524
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 59.5
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 4.7
EAN-kod 6438176215562
Reka-kod 1186670
Nominell diameter för hela kabeln (mm) 55
Kabelns nominella vikt (kg/m) 3360
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 29.3
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 8
Nominell diameter över isoleringen utan isoleringsskärm (mm) 45.1
Antal ledningar 1
Nominell storlek på metallskärm (mm2) 35
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 825
Vid slutlig installation, kabel (cm) 578
Under hantering och installation fasledare (cm) 0.84
I slutlig installation fasledare (cm) 0.62
Dragkraft
Drag ögla (kN) 20
Dragstrumpa (kN) 8.5
Motstånd 20 ° C (ohm/km) 0.0469
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.524
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 59.5
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 4.7
EAN-kod 6438176217696
Reka-kod 1186672

3x50/16

Elnummer Storlek Förpackning (m) Spänning

3x50/16

Nominell diameter för hela kabeln (mm) 43
Kabelns nominella vikt (kg/m) 1337
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 8
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 3.4
Nominell diameter över isoleringen utan isoleringsskärm (mm) 15.2
Antal ledningar 3
Nominell storlek på metallskärm (mm2) 16
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 516
Vid slutlig installation, kabel (cm) 361
Under hantering och installation fasledare (cm) 0.54
I slutlig installation fasledare (cm) 0.38
Dragkraft
Drag ögla (kN) 7.5
Dragstrumpa (kN) 2.3
Motstånd 20 ° C (ohm/km) 0.641
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 1.15
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 4.7
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 2.3
EAN-kod 6438176215166
Reka-kod 1187893
Nominell diameter för hela kabeln (mm) 53
Kabelns nominella vikt (kg/m) 1783
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 8
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 5.5
Nominell diameter över isoleringen utan isoleringsskärm (mm) 19.2
Antal ledningar 3
Nominell storlek på metallskärm (mm2) 16
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 636
Vid slutlig installation, kabel (cm) 445
Under hantering och installation fasledare (cm) 0.33
I slutlig installation fasledare (cm) 0.23
Dragkraft
Drag ögla (kN) 7.5
Dragstrumpa (kN) 2.3
Motstånd 20 ° C (ohm/km) 0.641
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 1.15
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 4.7
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 2.3
EAN-kod 6438176215746
Reka-kod 1187913

3x95/16

Elnummer Storlek Förpackning (m) Spänning

3x95/16

Nominell diameter för hela kabeln (mm) 50
Kabelns nominella vikt (kg/m) 1900
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 11.1
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 3.4
Nominell diameter över isoleringen utan isoleringsskärm (mm) 18.3
Antal ledningar 3
Nominell storlek på metallskärm (mm2) 16
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 600
Vid slutlig installation, kabel (cm) 420
Under hantering och installation fasledare (cm) 0.62
I slutlig installation fasledare (cm) 0.44
Dragkraft
Drag ögla (kN) 14.3
Dragstrumpa (kN) 4.3
Motstånd 20 ° C (ohm/km) 0.32
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 1.15
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 8.9
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 2.3
EAN-kod 6438176215180
Reka-kod 1187895
Nominell diameter för hela kabeln (mm) 60
Kabelns nominella vikt (kg/m) 2429
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 11.1
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 5.5
Nominell diameter över isoleringen utan isoleringsskärm (mm) 22.3
Antal ledningar 3
Nominell storlek på metallskärm (mm2) 16
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 720
Vid slutlig installation, kabel (cm) 504
Under hantering och installation fasledare (cm) 0.38
I slutlig installation fasledare (cm) 0.26
Dragkraft
Drag ögla (kN) 14.3
Dragstrumpa (kN) 4.3
Motstånd 20 ° C (ohm/km) 0.32
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 1.15
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 8.9
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 2.3
EAN-kod 6438176215760
Reka-kod 1187915

3x95/25

Elnummer Storlek Förpackning (m) Spänning

3x95/25

Nominell diameter för hela kabeln (mm) 51
Kabelns nominella vikt (kg/m) 1970
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 11.1
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 3.4
Nominell diameter över isoleringen utan isoleringsskärm (mm) 18.3
Antal ledningar 3
Nominell storlek på metallskärm (mm2) 25
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 612
Vid slutlig installation, kabel (cm) 428
Under hantering och installation fasledare (cm) 0.62
I slutlig installation fasledare (cm) 0.44
Dragkraft
Drag ögla (kN) 14.3
Dragstrumpa (kN) 4.3
Motstånd 20 ° C (ohm/km) 0.32
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.727
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 8.9
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 3.4
EAN-kod 6438176216163
Reka-kod 1187885
Nominell diameter för hela kabeln (mm) 60
Kabelns nominella vikt (kg/m) 2481
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 11.1
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 5.5
Nominell diameter över isoleringen utan isoleringsskärm (mm) 22.3
Antal ledningar 3
Nominell storlek på metallskärm (mm2) 25
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 720
Vid slutlig installation, kabel (cm) 504
Under hantering och installation fasledare (cm) 0.38
I slutlig installation fasledare (cm) 0.26
Dragkraft
Drag ögla (kN) 14.3
Dragstrumpa (kN) 4.3
Motstånd 20 ° C (ohm/km) 0.32
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.727
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 8.9
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 3.4
EAN-kod 6438176216200
Reka-kod 1187905

3x150/25

Elnummer Storlek Förpackning (m) Spänning

3x150/25

Nominell diameter för hela kabeln (mm) 57
Kabelns nominella vikt (kg/m) 2623
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 13.9
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 3.4
Nominell diameter över isoleringen utan isoleringsskärm (mm) 21.1
Antal ledningar 3
Nominell storlek på metallskärm (mm2) 25
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 684
Vid slutlig installation, kabel (cm) 479
Under hantering och installation fasledare (cm) 0.71
I slutlig installation fasledare (cm) 0.5
Dragkraft
Drag ögla (kN) 20
Dragstrumpa (kN) 6.8
Motstånd 20 ° C (ohm/km) 0.206
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.727
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 14.1
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 3.4
EAN-kod 6438176215227
Reka-kod 1187897
Nominell diameter för hela kabeln (mm) 66
Kabelns nominella vikt (kg/m) 3176
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 13.9
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 5.5
Nominell diameter över isoleringen utan isoleringsskärm (mm) 25.1
Antal ledningar 3
Nominell storlek på metallskärm (mm2) 25
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 792
Vid slutlig installation, kabel (cm) 554
Under hantering och installation fasledare (cm) 0.42
I slutlig installation fasledare (cm) 0.29
Dragkraft
Drag ögla (kN) 20
Dragstrumpa (kN) 6.8
Motstånd 20 ° C (ohm/km) 0.206
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.727
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 14.1
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 3.4
EAN-kod 6438176215807
Reka-kod 1187917

3x240/25

Elnummer Storlek Förpackning (m) Spänning

3x240/25

Nominell diameter för hela kabeln (mm) 66
Kabelns nominella vikt (kg/m) 3679
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 18
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 3.4
Nominell diameter över isoleringen utan isoleringsskärm (mm) 25.2
Antal ledningar 3
Nominell storlek på metallskärm (mm2) 25
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 792
Vid slutlig installation, kabel (cm) 554
Under hantering och installation fasledare (cm) 0.82
I slutlig installation fasledare (cm) 0.57
Dragkraft
Drag ögla (kN) 20
Dragstrumpa (kN) 8.5
Motstånd 20 ° C (ohm/km) 0.125
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.727
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 22.6
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 3.4
EAN-kod 6438176215265
Reka-kod 1187899
Nominell diameter för hela kabeln (mm) 76
Kabelns nominella vikt (kg/m) 4367
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 18
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 5.5
Nominell diameter över isoleringen utan isoleringsskärm (mm) 29.2
Antal ledningar 3
Nominell storlek på metallskärm (mm2) 25
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 912
Vid slutlig installation, kabel (cm) 638
Under hantering och installation fasledare (cm) 0.48
I slutlig installation fasledare (cm) 0.34
Dragkraft
Drag ögla (kN) 20
Dragstrumpa (kN) 8.5
Motstånd 20 ° C (ohm/km) 0.125
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.727
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 22.6
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 3.4
EAN-kod 6438176215845
Reka-kod 1187919

3x240/35

Elnummer Storlek Förpackning (m) Spänning

3x240/35

Nominell diameter för hela kabeln (mm) 67
Kabelns nominella vikt (kg/m) 3753
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 18
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 3.4
Nominell diameter över isoleringen utan isoleringsskärm (mm) 25.2
Antal ledningar 3
Nominell storlek på metallskärm (mm2) 35
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 804
Vid slutlig installation, kabel (cm) 563
Under hantering och installation fasledare (cm) 0.82
I slutlig installation fasledare (cm) 0.57
Dragkraft
Drag ögla (kN) 20
Dragstrumpa (kN) 8.5
Motstånd 20 ° C (ohm/km) 0.125
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.524
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 22.6
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 4.7
EAN-kod 6438176216170
Reka-kod 1187889
Nominell diameter för hela kabeln (mm) 76
Kabelns nominella vikt (kg/m) 4447
Ledarmaterial Aluminium
Ledarens nominella diameter (mm) 18
Nominellt tvärsnittsarea för ledare (mm2) 0
Nominell tjocklek på isolering (mm) 5.5
Nominell diameter över isoleringen utan isoleringsskärm (mm) 29.2
Antal ledningar 3
Nominell storlek på metallskärm (mm2) 35
Nominell tjocklek på aluminiumlaminerad folie (mm) 0.2
Böjningsradie
Under hantering och installation, kabel (cm) 912
Vid slutlig installation, kabel (cm) 638
Under hantering och installation fasledare (cm) 0.48
I slutlig installation fasledare (cm) 0.34
Dragkraft
Drag ögla (kN) 20
Dragstrumpa (kN) 8.5
Motstånd 20 ° C (ohm/km) 0.125
Max. Likström motstånd vid 20 ° C, metallskärm (ohm/km) 0.524
Lägsta kabeltemperatur under transport (°C) -40
Lägsta kabeltemperatur under hantering och installation (°C) -20
Lägsta kabeltemperatur under drift (°C) -50
Max ledartemperatur vid normal drift (°C) 90
Fas (initialtemperatur 70 ° C, slutstemperatur 160 ° C) 22.6
Max ledartemperatur under kortslutning (högst 5 sek.) (°C) 250
Metallskärm (initialtemperatur 60 ° C, slutstemperatur 250 ° C) (°C) 4.7
EAN-kod 6438176216217
Reka-kod 1187909
