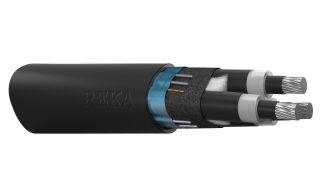

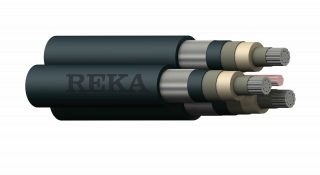

AXALJ-F TT 6/10 (12) kV 3-ledare

Ladda ner produktgruppdatablad

Mellanspänningskabel för fast installation utomhus. Får förläggas direkt i mark. Får förläggas direkt i mark och även att plogas ner. Kabeln är längsgående och radiellt vattentät och är därför lämplig där våt jord och/eller färskvatten permanent förekommer. Installationen skall utföras enligt regelverket i respektive land. Kabeln är halogenfri, men inte brandresistent. Kabeln är inte CPR-klassad.

Standarder HD 620 10 M, SS 424 14 16
Ledare Fåtrådig, rund, längsvattentät aluminiumledare, EN/IEC 60228 klass 2
Ledarskärm Halvledande tvärbunden polyeten XLPE
Isolationsskärm Halvledande tvärbunden polyeten XLPE
Overheath PE-plast PELLD
Överdragets färg Svart

3x50/25 Al

Elnummer Storlek Förpackning Spänning

3x50/25 Al

Nominell diameter för hela kabeln mm 42
Kabelns nominella vikt kg/km 1254
Ledarmaterial Aluminium
Ledarens nominella diameter mm 8
Nominellt tvärsnittsarea för ledare mm2 50
Nominell tjocklek på isolering mm 3.4
Nominell diameter över isoleringen utan isoleringsskärm mm 15.2
Antal ledningar 3
Nominell storlek på metallskärm mm2 25
Min. böjningsradie
Under hantering och installation fasledare cm 24
Under hantering och installation, kabel cm 50
I slutlig installation fasledare cm 17
Vid slutlig installation, kabel cm 35
Under hantering och installation, kabel m 0.5
Vid slutlig installation, kabel m 0.35
Max. dragkraft
Drag ögla kN 7.5
Dragstrumpa kN 2.3
Motstånd 20 ° C Ω/km 0,641
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 1,2
Lägsta kabeltemperatur under transport °C -40
Lägsta kabeltemperatur under hantering och installation °C -20
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176217023
Reka-kod 1187470

3x95/35 Al

Elnummer Storlek Förpackning Spänning

3x95/35 Al

Nominell diameter för hela kabeln mm 49
Kabelns nominella vikt kg/km 1851
Ledarmaterial Aluminium
Ledarens nominella diameter mm 11.1
Nominellt tvärsnittsarea för ledare mm2 95
Nominell tjocklek på isolering mm 3.4
Nominell diameter över isoleringen utan isoleringsskärm mm 18.3
Antal ledningar 3
Nominell storlek på metallskärm mm2 35
Min. böjningsradie
Under hantering och installation fasledare cm 29
Under hantering och installation, kabel cm 59
I slutlig installation fasledare cm 20
Vid slutlig installation, kabel cm 41
Under hantering och installation, kabel m 0.59
Vid slutlig installation, kabel m 0.41
Max. dragkraft
Drag ögla kN 14.3
Dragstrumpa kN 4.3
Motstånd 20 ° C Ω/km 0,320
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,8
Lägsta kabeltemperatur under transport °C -40
Lägsta kabeltemperatur under hantering och installation °C -20
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176217061
Reka-kod 1187472

3x150/35 Al

Elnummer Storlek Förpackning Spänning

3x150/35 Al

Nominell diameter för hela kabeln mm 56
Kabelns nominella vikt kg/km 2512
Ledarmaterial Aluminium
Ledarens nominella diameter mm 13.9
Nominellt tvärsnittsarea för ledare mm2 150
Nominell tjocklek på isolering mm 3.4
Nominell diameter över isoleringen utan isoleringsskärm mm 21.1
Antal ledningar 3
Nominell storlek på metallskärm mm2 35
Min. böjningsradie
Under hantering och installation fasledare cm 33
Under hantering och installation, kabel cm 67
I slutlig installation fasledare cm 23
Vid slutlig installation, kabel cm 47
Under hantering och installation, kabel m 0.67
Vid slutlig installation, kabel m 0.47
Max. dragkraft
Drag ögla kN 20
Dragstrumpa kN 6.8
Motstånd 20 ° C Ω/km 0,206
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,8
Lägsta kabeltemperatur under transport °C -40
Lägsta kabeltemperatur under hantering och installation °C -20
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176217085
Reka-kod 1187474

3x240/50 Al

Elnummer Storlek Förpackning Spänning

3x240/50 Al

Nominell diameter för hela kabeln mm 65
Kabelns nominella vikt kg/km 3601
Ledarmaterial Aluminium
Ledarens nominella diameter mm 17.8
Nominellt tvärsnittsarea för ledare mm2 240
Nominell tjocklek på isolering mm 3.4
Nominell diameter över isoleringen utan isoleringsskärm mm 25.2
Antal ledningar 3
Nominell storlek på metallskärm mm2 50
Min. böjningsradie
Under hantering och installation fasledare cm 39
Under hantering och installation, kabel cm 78
I slutlig installation fasledare cm 28
Vid slutlig installation, kabel cm 54
Under hantering och installation, kabel m 0.78
Vid slutlig installation, kabel m 0.55
Max. dragkraft
Drag ögla kN 20
Dragstrumpa kN 8.5
Motstånd 20 ° C Ω/km 0,125
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,6
Lägsta kabeltemperatur under transport °C -40
Lägsta kabeltemperatur under hantering och installation °C -20
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176217122
Reka-kod 1187476

3x300/50 Al

Elnummer Storlek Förpackning Spänning

3x300/50 Al

Nominell diameter för hela kabeln mm 69
Kabelns nominella vikt kg/km 4313
Ledarmaterial Aluminium
Ledarens nominella diameter mm 19.8
Nominellt tvärsnittsarea för ledare mm2 300
Nominell tjocklek på isolering mm 3.4
Nominell diameter över isoleringen utan isoleringsskärm mm 27
Antal ledningar 3
Nominell storlek på metallskärm mm2 50
Min. böjningsradie
Under hantering och installation fasledare cm 42
Under hantering och installation, kabel cm 83
I slutlig installation fasledare cm 29
Vid slutlig installation, kabel cm 58
Under hantering och installation, kabel m 0.83
Vid slutlig installation, kabel m 0.58
Max. dragkraft
Drag ögla kN 20
Dragstrumpa kN 8.5
Motstånd 20 ° C Ω/km 0,100
Max. Likström motstånd vid 20 ° C, metallskärm Ω/km 0,6
Lägsta kabeltemperatur under transport °C -40
Lägsta kabeltemperatur under hantering och installation °C -20
Lägsta kabeltemperatur under drift °C -50
Max ledartemperatur vid normal drift °C 90
Max ledartemperatur under kortslutning (högst 5 sek.) °C 250
EAN-kod 6438176217146
Reka-kod 1187477
