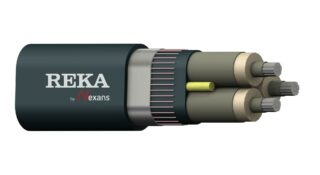

AHXAMK-W 6/10 (12) kV 3-ledare
Ladda ner produktgruppdatablad
Mellanspänningskabel för fast installation utomhus. Får förläggas direkt i mark och även att plogas ner. Kabeln är längsgående och radiellt vattentät och är därför lämplig där våt jord och/eller färskvatten permanent förekommer. Installationen skall utföras enligt regelverket i respektive land. Kabeln är halogenfri, men inte brandresistent. Kabeln är inte CPR-klassad.
| Standarder | HD 620 10 F, SFS 5636 |
|---|---|
| Ledare | Fåtrådig, rund, längsvattentät aluminiumledare, EN/IEC 60228 klass 2 |
| Ledarskärm | Halvledande tvärbunden polyeten XLPE |
| Isolationsskärm | Halvledande tvärbunden polyeten XLPE |
| Core Identification (alla färgkombinationer i kabelfamiljen) | Vit fasnumrering: L1, L2, L3 |
| Inre täckning | Halvledande band, fungerar också som diffusionsspärr i längsvattentät |
| Metallskärm | Halvledande svällband. Längslöpande aluminiumband med limmat överlapp häftad till manteln. Aluminiumbandet fungerar också som diffusionsspärr |
| Overheath | PE-plast PELLD |
| Överdragets färg | Svart |
3x50+35 Cu
Elnummer
Storlek
Förpackning
Spänning
3x50+35 Cu
Nominell diameter för hela kabeln mm
50
Kabelns nominella vikt kg/km
1778
Ledarmaterial
Aluminium
Ledarens nominella diameter mm
8
Nominellt tvärsnittsarea för ledare mm2
50
Nominell tjocklek på isolering mm
3.4
Nominell diameter över isoleringen utan isoleringsskärm mm
15.3
Antal ledningar
3
Min. böjningsradie
Under hantering och installation fasledare cm
35
Under hantering och installation, kabel cm
60
I slutlig installation fasledare cm
24
Vid slutlig installation, kabel cm
42
Under hantering och installation fasledare m
0.35
Under hantering och installation, kabel m
0.6
I slutlig installation fasledare m
0.24
Vid slutlig installation, kabel m
0.42
Max. dragkraft
Drag ögla kN
7.5
Dragstrumpa kN
2.3
Motstånd 20 ° C Ω/km
0,641
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-20
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6438176300138
Reka-kod
1187032
3x70+35 Cu
Elnummer
Storlek
Förpackning
Spänning
3x70+35 Cu
Nominell diameter för hela kabeln mm
53
Kabelns nominella vikt kg/km
2043
Ledarmaterial
Aluminium
Ledarens nominella diameter mm
9.5
Nominellt tvärsnittsarea för ledare mm2
70
Nominell tjocklek på isolering mm
3.4
Nominell diameter över isoleringen utan isoleringsskärm mm
16.7
Antal ledningar
3
Min. böjningsradie
Under hantering och installation fasledare cm
38
Under hantering och installation, kabel cm
63
I slutlig installation fasledare cm
26
Vid slutlig installation, kabel cm
44
Under hantering och installation fasledare m
0.38
Under hantering och installation, kabel m
0.63
I slutlig installation fasledare m
0.26
Vid slutlig installation, kabel m
0.44
Max. dragkraft
Drag ögla kN
10.5
Dragstrumpa kN
3.2
Motstånd 20 ° C Ω/km
0,443
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-20
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6410006226023
Reka-kod
1187033
Nominell diameter för hela kabeln mm
53
Kabelns nominella vikt kg/km
2043
Ledarmaterial
Aluminium
Ledarens nominella diameter mm
9.5
Nominellt tvärsnittsarea för ledare mm2
70
Nominell tjocklek på isolering mm
3.4
Nominell diameter över isoleringen utan isoleringsskärm mm
16.7
Antal ledningar
3
Min. böjningsradie
Under hantering och installation fasledare cm
38
Under hantering och installation, kabel cm
63
I slutlig installation fasledare cm
26
Vid slutlig installation, kabel cm
44
Under hantering och installation fasledare m
0.38
Under hantering och installation, kabel m
0.63
I slutlig installation fasledare m
0.26
Vid slutlig installation, kabel m
0.44
Max. dragkraft
Drag ögla kN
10.5
Dragstrumpa kN
3.2
Motstånd 20 ° C Ω/km
0,443
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-20
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6410006225996
Reka-kod
1187033
3x95+35 Cu
Elnummer
Storlek
Förpackning
Spänning
3x95+35 Cu
Nominell diameter för hela kabeln mm
57
Kabelns nominella vikt kg/km
2380
Ledarmaterial
Aluminium
Ledarens nominella diameter mm
11.1
Nominellt tvärsnittsarea för ledare mm2
95
Nominell tjocklek på isolering mm
3.4
Nominell diameter över isoleringen utan isoleringsskärm mm
18.4
Antal ledningar
3
Min. böjningsradie
Under hantering och installation fasledare cm
39
Under hantering och installation, kabel cm
68
I slutlig installation fasledare cm
27
Vid slutlig installation, kabel cm
48
Under hantering och installation fasledare m
0.39
Under hantering och installation, kabel m
0.68
I slutlig installation fasledare m
0.27
Vid slutlig installation, kabel m
0.48
Max. dragkraft
Drag ögla kN
14.3
Dragstrumpa kN
4.3
Motstånd 20 ° C Ω/km
0,320
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-20
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6410006226047
Reka-kod
1187034
3x120+35 Cu
Elnummer
Storlek
Förpackning
Spänning
3x120+35 Cu
Nominell diameter för hela kabeln mm
60
Kabelns nominella vikt kg/km
2702
Ledarmaterial
Aluminium
Ledarens nominella diameter mm
12.6
Nominellt tvärsnittsarea för ledare mm2
120
Nominell tjocklek på isolering mm
3.4
Nominell diameter över isoleringen utan isoleringsskärm mm
19.8
Antal ledningar
3
Min. böjningsradie
Under hantering och installation fasledare cm
42
Under hantering och installation, kabel cm
72
I slutlig installation fasledare cm
29
Vid slutlig installation, kabel cm
50
Under hantering och installation fasledare m
0.42
Under hantering och installation, kabel m
0.72
I slutlig installation fasledare m
0.29
Vid slutlig installation, kabel m
0.5
Max. dragkraft
Drag ögla kN
18
Dragstrumpa kN
5.4
Motstånd 20 ° C Ω/km
0,253
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-20
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6410006226061
Reka-kod
1187035
3x150+35 Cu
Elnummer
Storlek
Förpackning
Spänning
3x150+35 Cu
Nominell diameter för hela kabeln mm
63
Kabelns nominella vikt kg/km
3014
Ledarmaterial
Aluminium
Ledarens nominella diameter mm
13.9
Nominellt tvärsnittsarea för ledare mm2
150
Nominell tjocklek på isolering mm
3.4
Nominell diameter över isoleringen utan isoleringsskärm mm
21.1
Antal ledningar
3
Min. böjningsradie
Under hantering och installation fasledare cm
44
Under hantering och installation, kabel cm
75
I slutlig installation fasledare cm
30
Vid slutlig installation, kabel cm
53
Under hantering och installation fasledare m
0.44
Under hantering och installation, kabel m
0.76
I slutlig installation fasledare m
0.3
Vid slutlig installation, kabel m
0.53
Max. dragkraft
Drag ögla kN
20
Dragstrumpa kN
6.8
Motstånd 20 ° C Ω/km
0,206
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-20
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6410006226085
Reka-kod
1187036
3x185+35 Cu
Elnummer
Storlek
Förpackning
Spänning
3x185+35 Cu
Nominell diameter för hela kabeln mm
67
Kabelns nominella vikt kg/km
3475
Ledarmaterial
Aluminium
Ledarens nominella diameter mm
15.6
Nominellt tvärsnittsarea för ledare mm2
185
Nominell tjocklek på isolering mm
3.4
Nominell diameter över isoleringen utan isoleringsskärm mm
23
Antal ledningar
3
Min. böjningsradie
Under hantering och installation fasledare cm
47
Under hantering och installation, kabel cm
80
I slutlig installation fasledare cm
33
Vid slutlig installation, kabel cm
56
Under hantering och installation fasledare m
0.47
Under hantering och installation, kabel m
0.8
I slutlig installation fasledare m
0.33
Vid slutlig installation, kabel m
0.56
Max. dragkraft
Drag ögla kN
20
Dragstrumpa kN
8.3
Motstånd 20 ° C Ω/km
0,164
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-20
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6410006226108
Reka-kod
1187037
3x300+35 Cu
Elnummer
Storlek
Förpackning
Spänning
3x300+35 Cu
Nominell diameter för hela kabeln mm
78
Kabelns nominella vikt kg/km
4863
Ledarmaterial
Aluminium
Ledarens nominella diameter mm
19.8
Nominellt tvärsnittsarea för ledare mm2
300
Nominell tjocklek på isolering mm
3.4
Nominell diameter över isoleringen utan isoleringsskärm mm
27.5
Antal ledningar
3
Min. böjningsradie
Under hantering och installation fasledare cm
54
Under hantering och installation, kabel cm
93
I slutlig installation fasledare cm
38
Vid slutlig installation, kabel cm
65
Under hantering och installation fasledare m
0.54
Under hantering och installation, kabel m
0.93
I slutlig installation fasledare m
0.38
Vid slutlig installation, kabel m
0.65
Max. dragkraft
Drag ögla kN
20
Dragstrumpa kN
8.5
Motstånd 20 ° C Ω/km
0,100
Lägsta kabeltemperatur under transport °C
-40
Lägsta kabeltemperatur under hantering och installation °C
-20
Lägsta kabeltemperatur under drift °C
-50
Max ledartemperatur vid normal drift °C
90
Max ledartemperatur under kortslutning (högst 5 sek.) °C
250
EAN-kod
6410006226559
Reka-kod
1187039
